Dimensions des coffres

ATTENTION les dimensions des coffres ne sont pas identiques en ÉLECTRIQUE ou en SOLAIRE. Merci de consulter le tableau.

Dimensions coffre H2 (en mm) Hauteur maxi coffre compris (en mm)
Radio IO

Solaire RTS

Radio IO

Solaire RTS

137
137
1200

800

150

150

1600

1400

165

165

2200

1900

180

180

2600

2400

205

205

3000

3000

Dimensions coffre H2
(en mm)
Hauteur maxi (en mm)
coffre compris
Hauteur et Profondeur identiques

Electrique

137

1200

150

1600

165

2200

180

2600

205

3000

Dimensions coffre H2
(en mm)
Hauteur maxi (en mm)
coffre compris
Hauteur et Profondeur identiques

Solaire

137

800

150

1400

165

1900

180

2400

205

3000

Pose en façade

LES DIMENSIONS DE COMMANDE DOIVENT COMPRENDRE LES COULISSES EN LARGEUR ET LE COFFRE EN HAUTEUR.

L = Largeur du tableau + 106mm (coulisses)
H = Hauteur du tableau H1 + hauteur du coffre H2 (cf. tableau)

Pose sous linteau (enroulement intérieur ou extérieur)

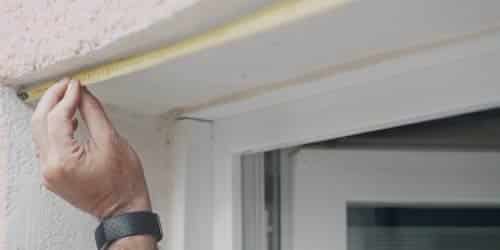

Prendre la largeur en tenant compte des points d’angle du coffre puis Ă  mi-hauteur et enfin en pied de coulisses. Conserver la plus petite valeur.

L = Largeur du tableau
H = Hauteur du tableau
