Composition
Tous nos volets sont en alu.
Pour tous nos volets roulants, le tablier, le coffre et les coulisses sont uniquement en aluminium.
Caractéristiques du volet :
1. Coffre en aluminimum
2. Embout de tête moteur
3. Axe d’enroulement acier diamètre 54 mm
4. Joue de coffre aluminium
5. Flasques acier de guidage du tablier
6. Tulipes de guidage du tablier
7. Verrous Clicksur anti-soulèvement du tablier
8. Tablier lames aluminium (H45 x Ep 8,7 mm) isolé mousse polyuréthane
9. Embouts PVC anti-bruit
10. Lame finale aluminium avec joint souple d’étanchéité air/eau
11. Embouts de lame finale
12. Coulisses double joint brosse anti-bruit et anti-insectes
13. Support moteur
14. Moteur tubulaire
15. Batterie (motorisation solaire uniquement)
16. Panneau solaire (dimensions L 470 x H 60 mm)
Coffre
Coffre
Embout d'axe
Axe d'enroulement
Joues
Joues
Flasques
Flasques
Tulipes de guidage
Tulipes de guidage
Verrous Clicksur (anti-soulèvement)
Verrous Clicksur (anti-soulèvement)
Tablier
Embouts PVC (anti-bruit)
Lame finale
Butées d'arrêt
Butées d'arrêt
Coulisses
Coulisses
Support moteur
Moteur (solaire ou filaire)
Batterie solaire (si moteur solaire)
Panneau solaire (si moteur solaire)
Coulisses aluminium thermolaqué
Pré-percées, prêtes à poser.
Nos coulisses sont en aluminium thermolaqué. Elles sont percées en atelier soit en façade soit en fond de coulisse selon le type de pose. Pour la pose en façade les bouchons sont fournis.
Caractéristiques des coulisses
Coulisse ZL
L 53 x Ep 22 mm
L 53 x Ep 22 mm
Coulisse de volet (sans moustiquaire) pour pose façade ou en pose sous linteau avec enroulement extérieur.
Pose sous linteau avec enroulement extérieur
Coulisse 53x22 percée en fond
Pose en façade
Coulisse 53x22 percée de face
Coulisse à aile ZL
L 53 x Ep 60 mm
L 53 x Ep 60 mm
Coulisse de volet (sans moustiquaire) pour pose sous linteau avec enroulement intérieur.
Pose sous linteau avec enroulement intérieur
Coulisse 53x60 percée sur aile
Coulisse moustiquaire
L 54 x Ep 39 mm
L 54 x Ep 39 mm
Coulisse pour tout volet roulant avec moustiquaire.

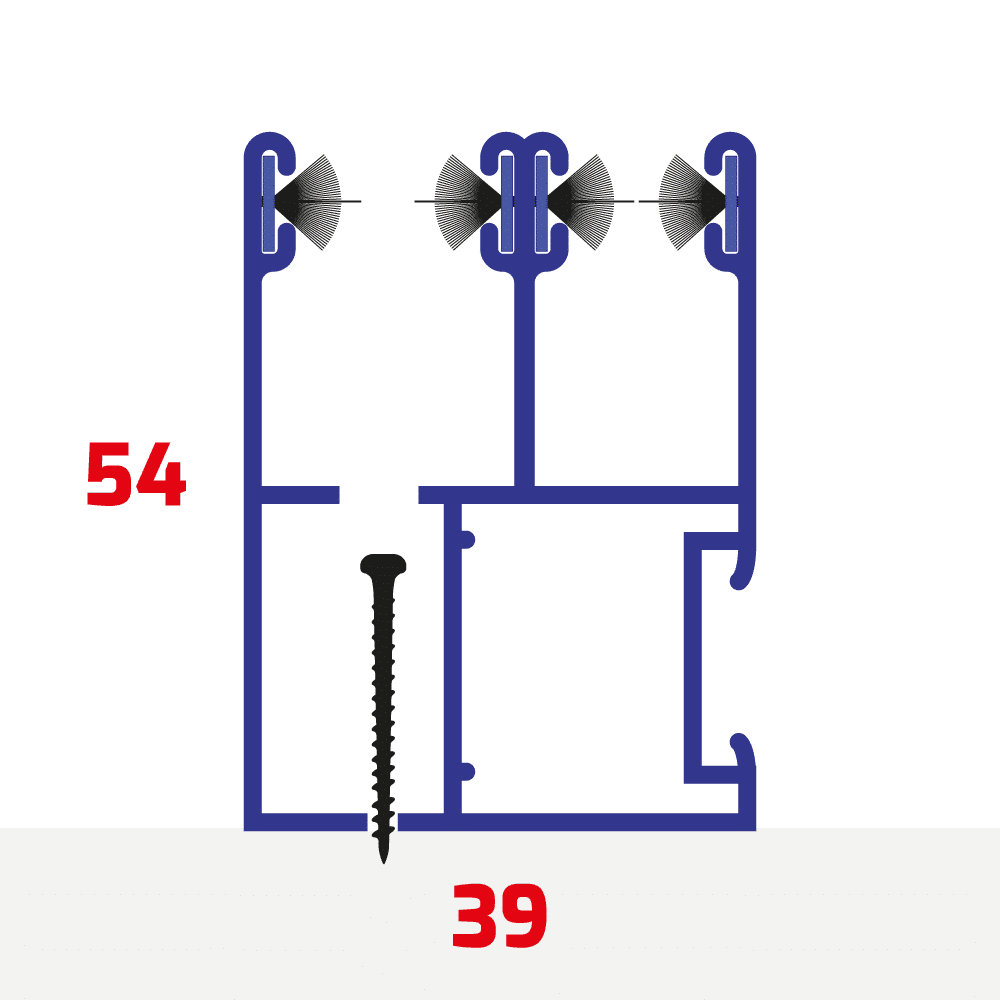

Pose sous linteau
Coulisse moustiquaire 54x39 percée en fond

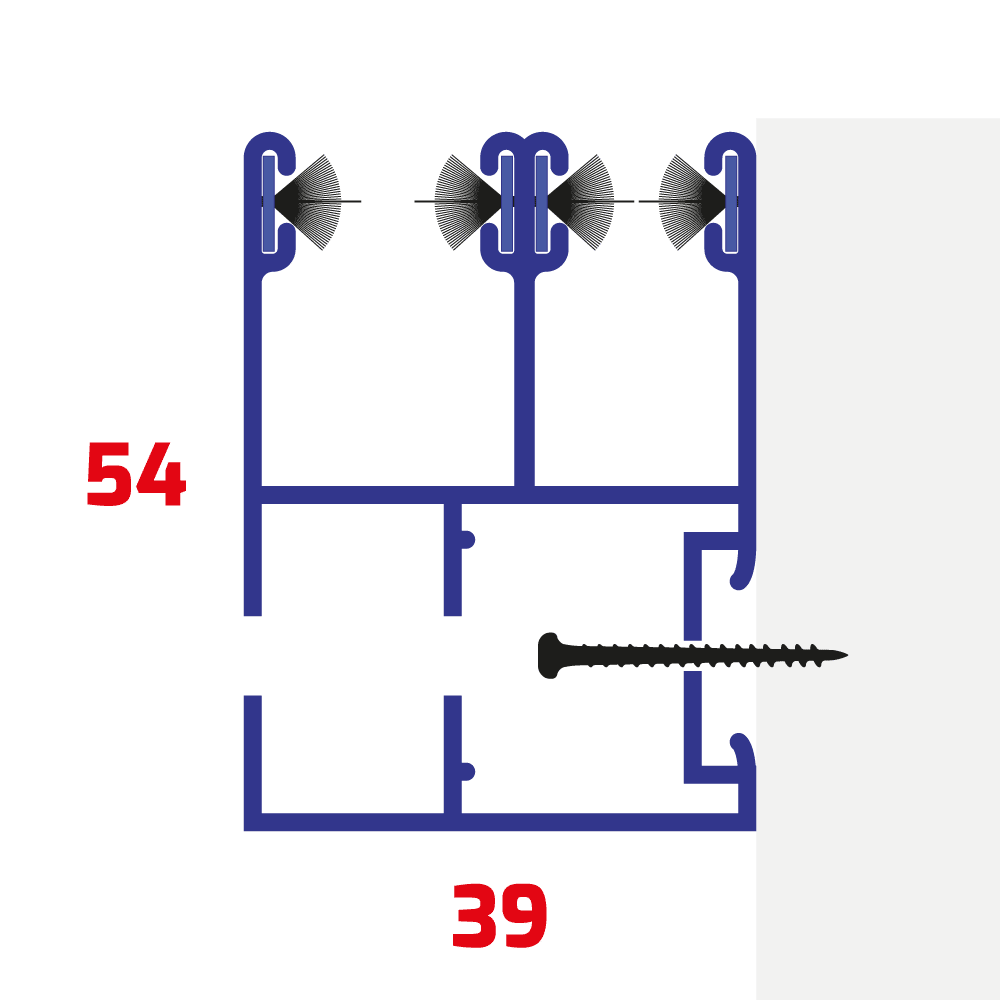

Pose en façade
Coulisse moustiquaire 54x39 percée de face
Tablier en lames aluminium
Isoler, sécuriser.
Nous proposons uniquement des tabliers en aluminium isolé (mousse polyuréthane injectée) Nous ne proposons pas de PVC car l’aluminium a une durée de vie supérieur au PVC et ne fait pas de bruit lorsqu’il y a du vent. L’aluminium est thermolaqué et et permet ainsi de proposer un large choix de coloris pour s’adapter aux fenêtres et au style du logement.
Caractéristiques du tablier :
– Lame en aluminium avec mousse polyuréthane
– Embout de lame en polypropylène
– Hauteur utile : 45 mm
– Epaisseur du profil : 8,7 mm
– Poids : 2,65 kg/m2
– Largeur max : 3300 mm
– Surface max : 8,5 m2
– Densité mousse : 94 kg/m3
– Classement réaction au feu : M1
– Résistance thermique (classe 4) : 0,15 m2.K/W
Résistance au vents :
| Largeur | 0 à 1500 | 1600 à 2000 | 2100 à 2500 | 2600 à 3300 |
|---|---|---|---|---|
|
Hauteur : 2250 mm |
V*6 |
V*4 |
V*3 |
V*2 |
Classes en pression de sécurité 1,5p (N/m²)
Coffre aluminium rénovation
Votre moteur est bien protégé.
Quand le tablier est remonté, le coffre (aussi appelé caisson) est la partie la plus visible d’un volet. Il participe directement au style de la maison. Il peut être discret et se fondre avec la façade ou s’harmoniser avec les fenêtres. Il peut même devenir un objet de personnalisation de la façade participant directement au style de la maison. Qu’il soit arrondi (modèle 1/4 de rond) ou biseauté à 45° (pan coupé) il remplit la même fonction pour tous les volets, protéger le tablier et le moteur, accueillir le capteur photovoltaïque du modèle solaire. Un coffre est composé de 2 toles indépendantes. La tôle arrière est fixée aux joues par des rivets. La tôle avant sert de trape de service et se démonte pour accéder au moteur et à la batterie.
Caractéristiques du coffre :
Épaisseur de tôle selon la section (hauteur et profondeur) de coffre :
| Section de coffre | 137 mm | 150 mm | 165 mm | 180 mm | 205 mm |
|---|---|---|---|---|---|
|
Epaisseur de tôle |
0,8 mm |
0,8 mm |
1,1 mm |
1,1 mm |
1,4 mm |
Les formes de coffre :
Forme 1/4 de rond
Forme Pan coupé
La hauteur du coffre est toujours égale à la profondeur.

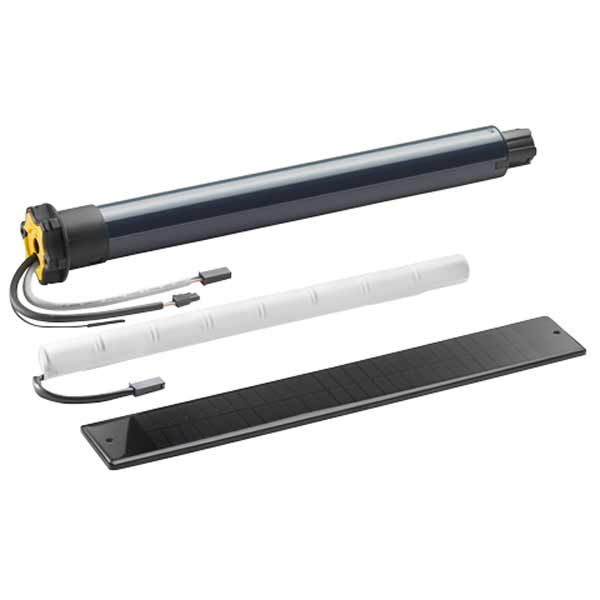

Moteur radio électrique ou solaire

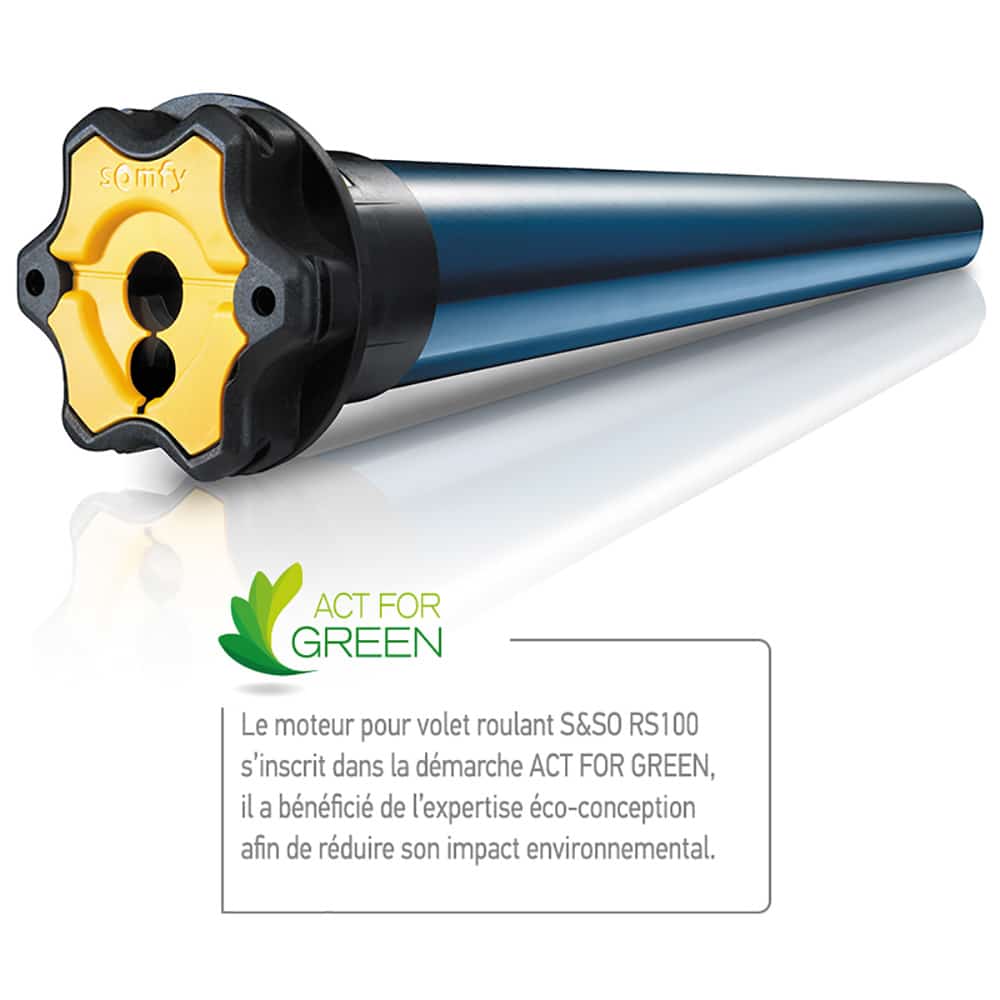

Motorisations SOMFY io
Volet-Français défend la fabrication française et la qualité. C’est pourquoi nous faisons confiance à SOMFY un leader de la motorisation tubulaire depuis plus de 30 ans et une fabrication au pied des Alpes (Cluses en Haute-Savoie)
Les fins de course haute et basse sont réalisés a l’usine. La télécommande et le moteur sont appairés sur le banc de montage.
Nous proposons uniquement des moteur radio io-Homecontrol (liaison sans fil).
Caractéristiques moteur :

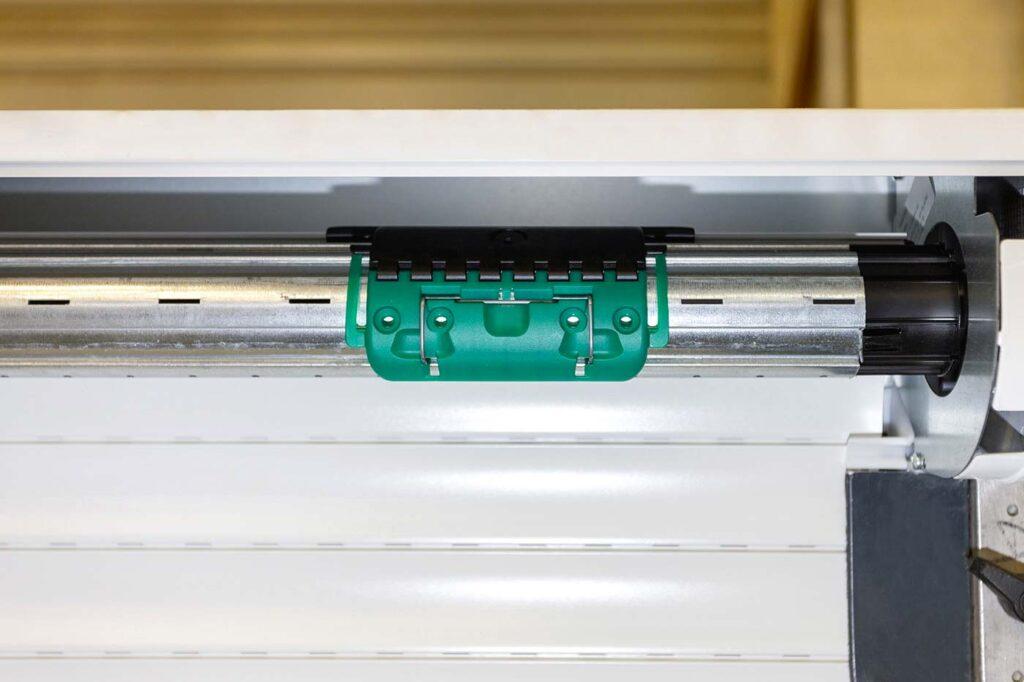

Fixation de tablier Clicksur®
Verrous
anti-soulèvement
anti-soulèvement
Le tablier est relié à l’axe d’enroulement par une attache rigide nommée verrou automatique. Tous nos volets sont équipés du verrou automatique Clicksur® de chez Zurfluh-Feller et qui limite le soulèvement du tablier. En cas de tentative d’intrusion, si le tablier est relevé sans l’aide du moteur alors l’attache se met en position de sécurité empêchant tout mouvement rotatif du tablier dans le coffre.
