Pour prendre les bonnes dimensions avant de commander vos volets roulants, consultez notre page tutoriel.

La préparation (coulisses et coffre)

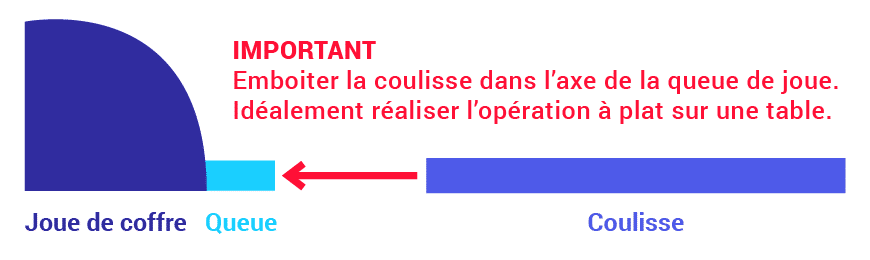

Il est impératif d’emboiter les coulisses dans l’axe des queues de joue pour éviter tout risque de les endommager (voir schéma ci-contre).

Techniques d'installation

  • Poser le volet au sol
  • Enfiler les coulisses
  • Relever délicatement l’ensemble en tenant les coulisses et le coffre
Pour réaliser cette opération, il est conseillé d'être deux personnes.

Le passage du câble vers son alimentation 220V

  • Vérifier la sortie de fil demandée
  • Mesurer l’emplacement de la sortie du fil du coffre
  • Inscrire cette mesure sous le linteau pour une pose sous linteau et sur la façade pour une pose en façade
  • Percer un trou de diamètre 10 mm

Les points de fixations

Pose du volet

  • Positionner le volet assemblé
  • Marquer les points de perçage des coulisses avec un crayon
  • Enlever le volet
  • Percer dans le mur avec une perceuse
  • Mettre des chevilles diamètre 6 mm
  • Fixer le volet avec des vis 5/60 inox à tête plate en utilisant une visseuse

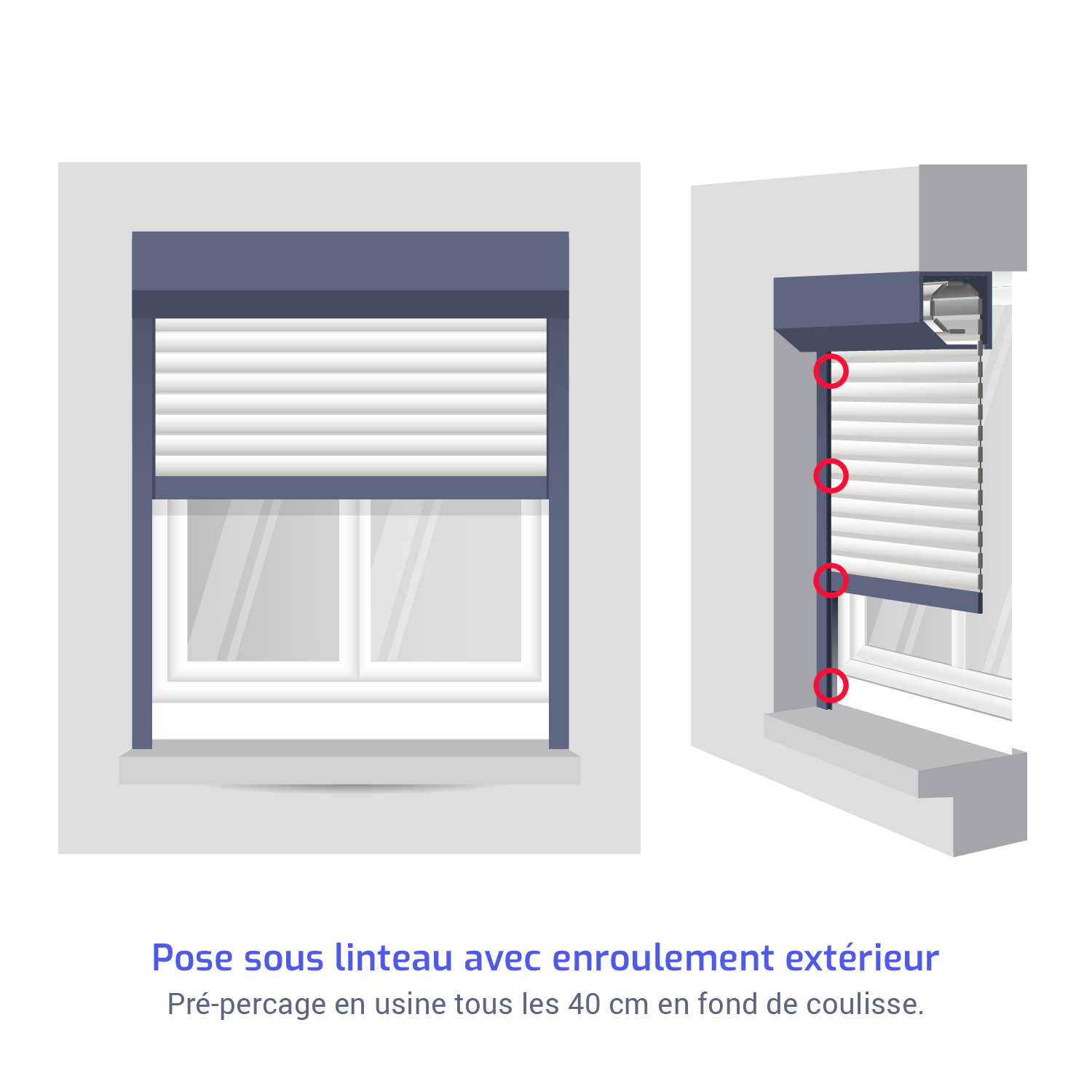

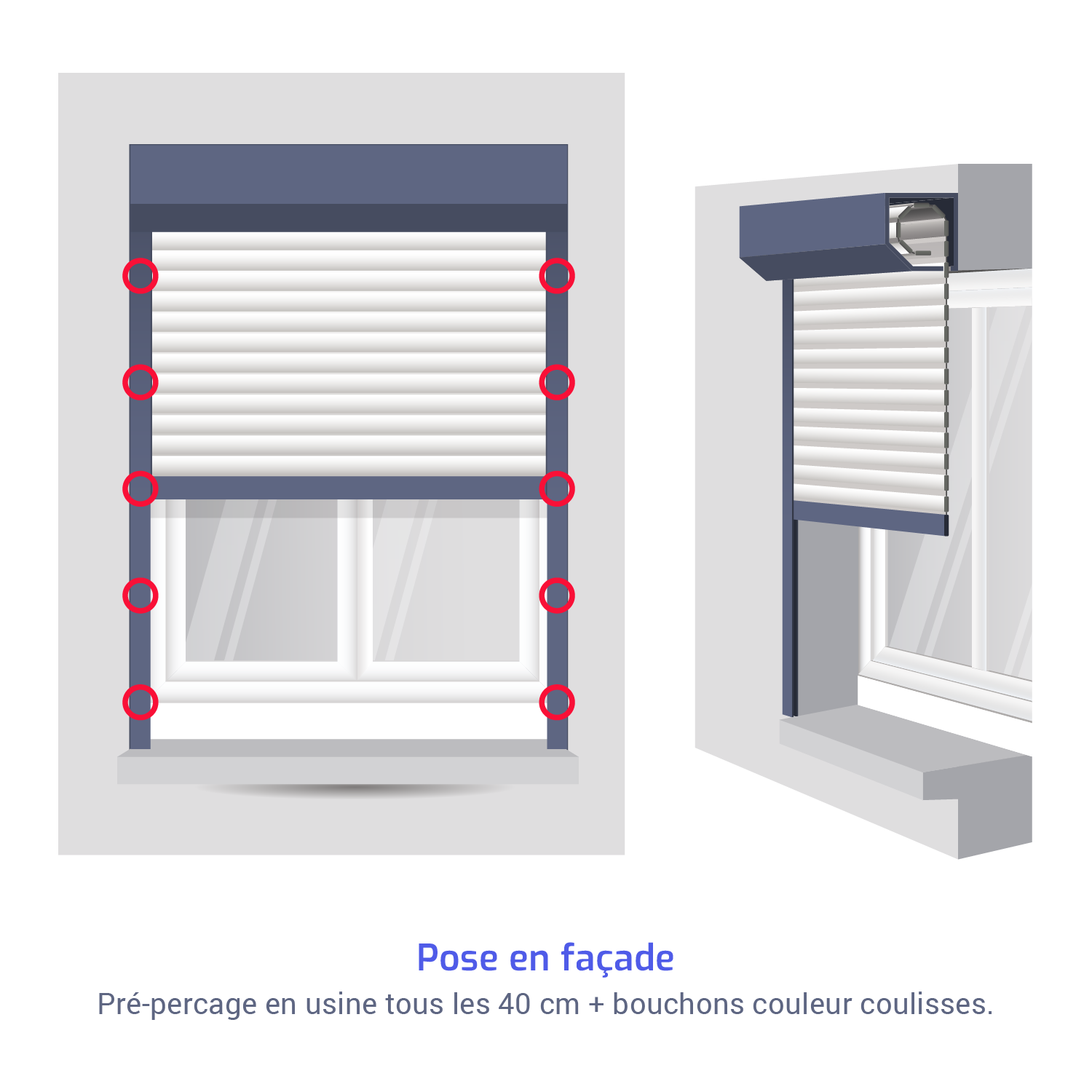

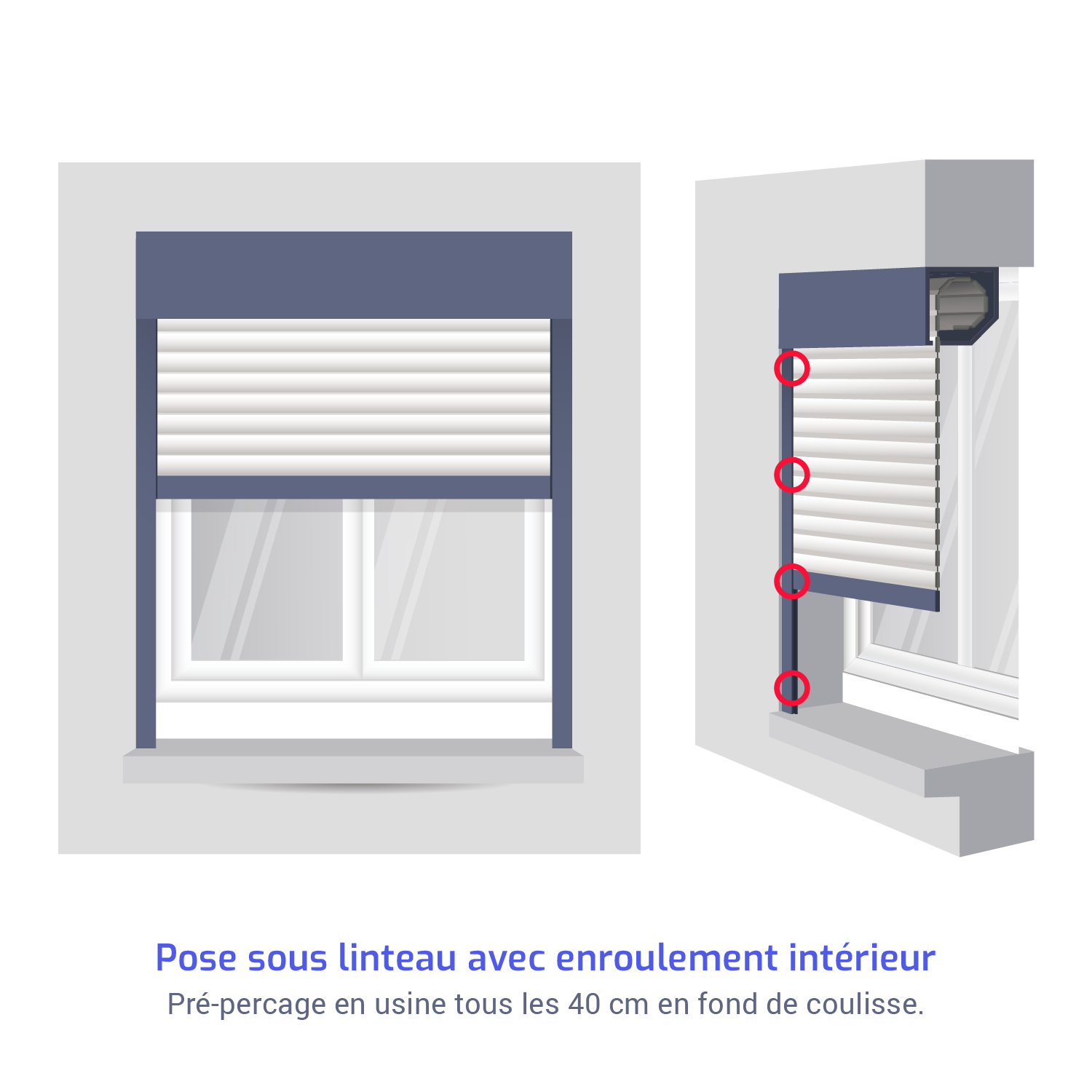

Les coulisses sont pré-percées en usine, de face pour la pose en façade ou en fond de coulisse pour la pose sous linteau.

Le branchement (moteur radio avec télécommande)

Moteur radio IO sans terre

Le volet est réglé en usine (les fins de courses sont réglées en mode automatique)
L’installation doit être conforme à la norme NFC-15-100 (Installation électrique pour locaux privatifs) A faire réaliser par une personne agréée Habilitation électrique indices BS, BE manoeuvre, BR, HO(O))

  • 1) Mettre le volet sous tension
  • 2) Prendre la télécommande dans le colis
  • 3) Tester le volet
Nous vous recommandons de faire appel à un électricien de métier afin d'éviter tout risque sur votre système électrique général.
COUPER L’ALIMENTATION ÉLECTRIQUE

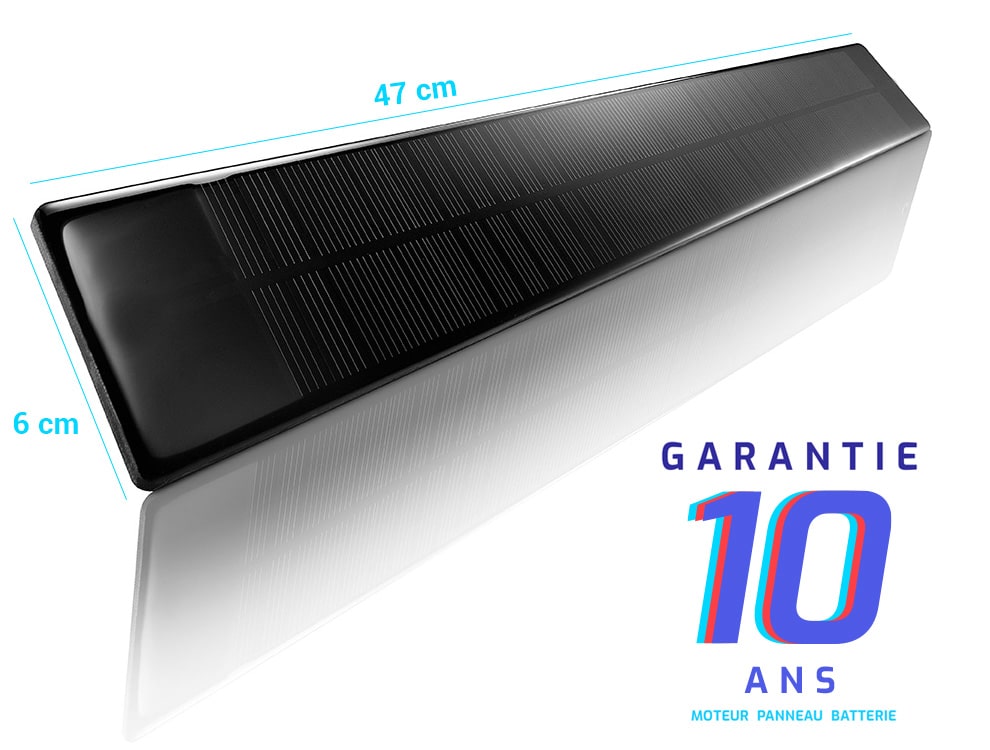

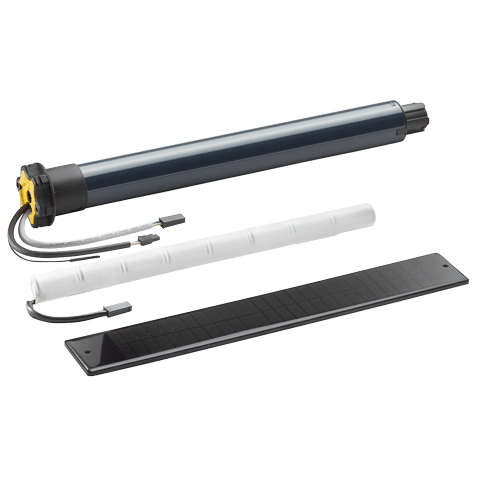

Moteur solaire

RIEN A FAIRE !

1) Prendre la télécommande dans le colis

2) Tester le volet

Découvrez les bénéfices de nos volets solaires.
