Comment prendre vos mesures pour un volet traditionnel

Ce guide s’applique uniquement pour la prise de mesures des volets traditionnels (sans coffre livré). Si vous avez choisi un volet rénovation (livré avec coffre), veuillez vous référer à notre guide Prise de mesures pour volet rénovation.

Chez Volet-Français, nous simplifions au maximum la prise de mesures. Aucun calcul n’est à faire, il vous suffit d’indiquer la largeur et la hauteur de votre tableau de maçonnerie. Suivez les instructions suivantes pour prendre vos mesures et commander en toute facilité vos volets roulants chez Volet-Français.

Avant de mesurer

Nous vous recommandons d’utiliser un mètre à lecture directe afin d’obtenir une plus grande précision dans vos prises de mesure.

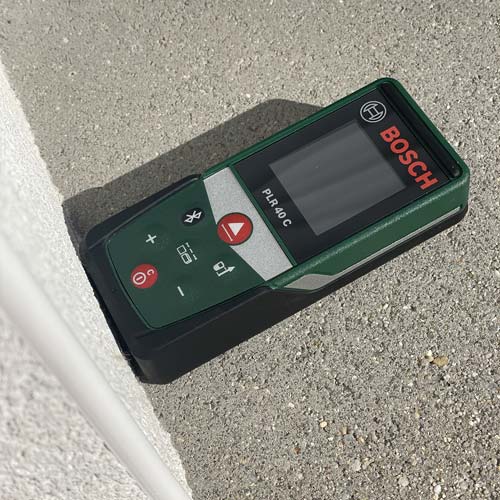

Attention : les mètres laser sont de faux amis. Le diamètre du pointeur est trop fin pour prendre en compte les vagues et les creux d’un tableau de maçonnerie enduit (gratté ou ciment)

Quelle installation pour votre volet traditionnel ?

Sélectionnez le type d’installation pour votre volet afin d’obtenir la procédure de prise de mesure.

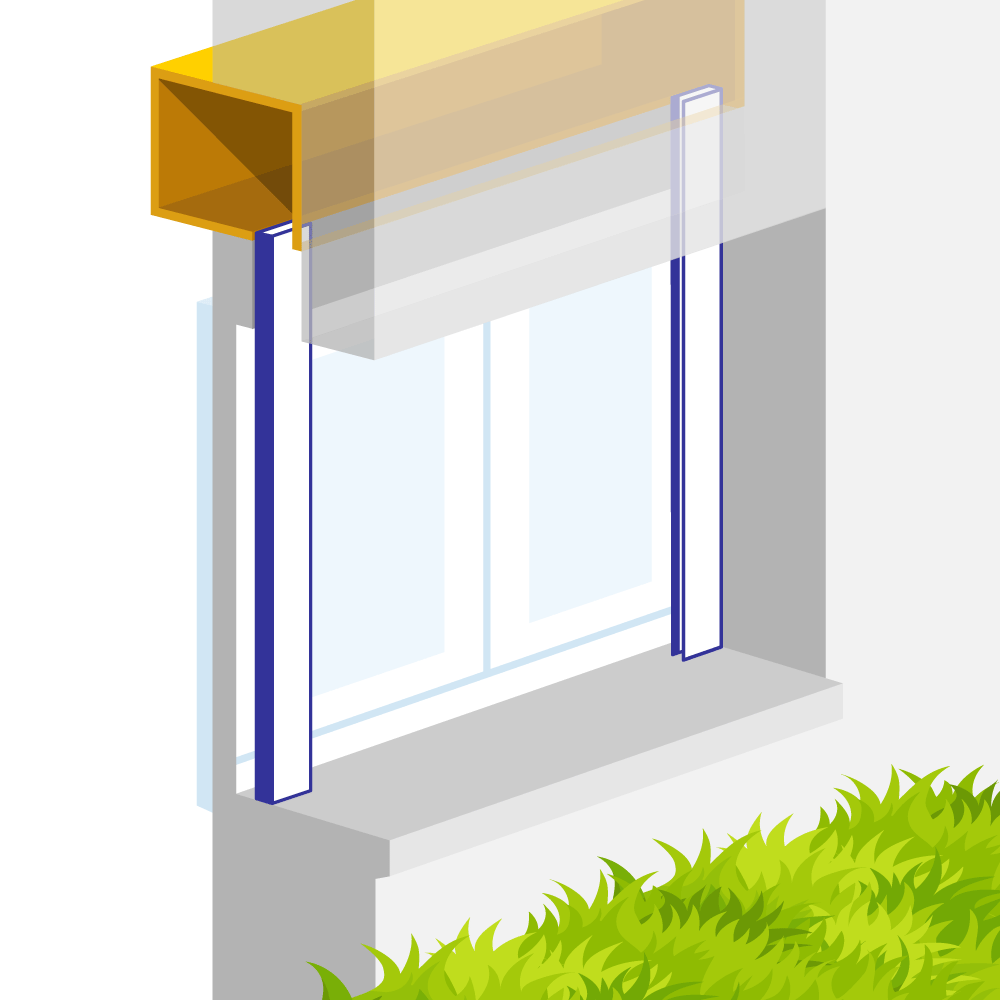

Localiser l'emplacement des coulisses

Les coulisses sont dans la prolongement de l’espace réservé existant dans la maçonnerie pour faire passer le tablier.

Mesurer la largeur du tableau de maçonnerie

Il existe des situations où les largeurs sont différentes entre la partie haute et la partie basse du tableau de maçonnerie. C’est pourquoi vous devez prendre 3 mesures.

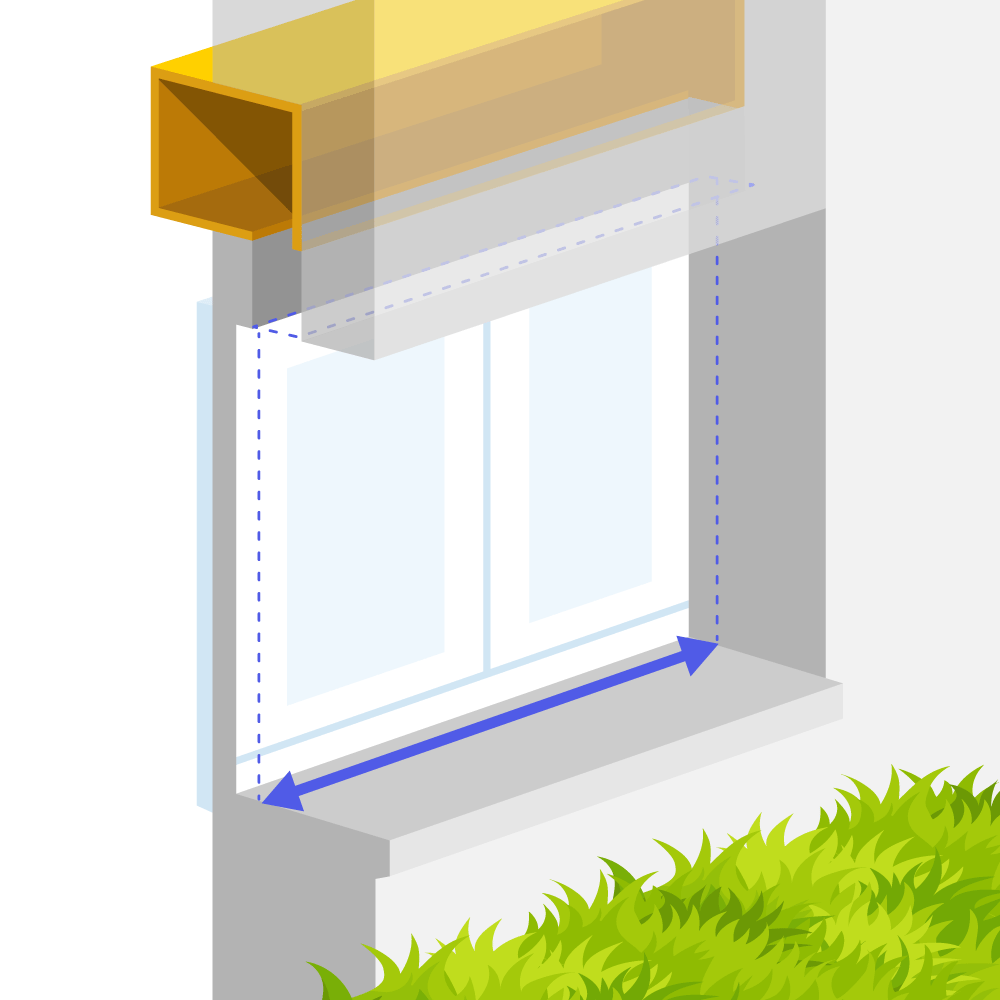

Mesure largeur n°1 :

Largeur en partie basse, en appui de fenêtre, à l'emplacement des coulisses

Mesure largeur n°2 :

Largeur à mi-hauteur, à l'emplacement des coulisses

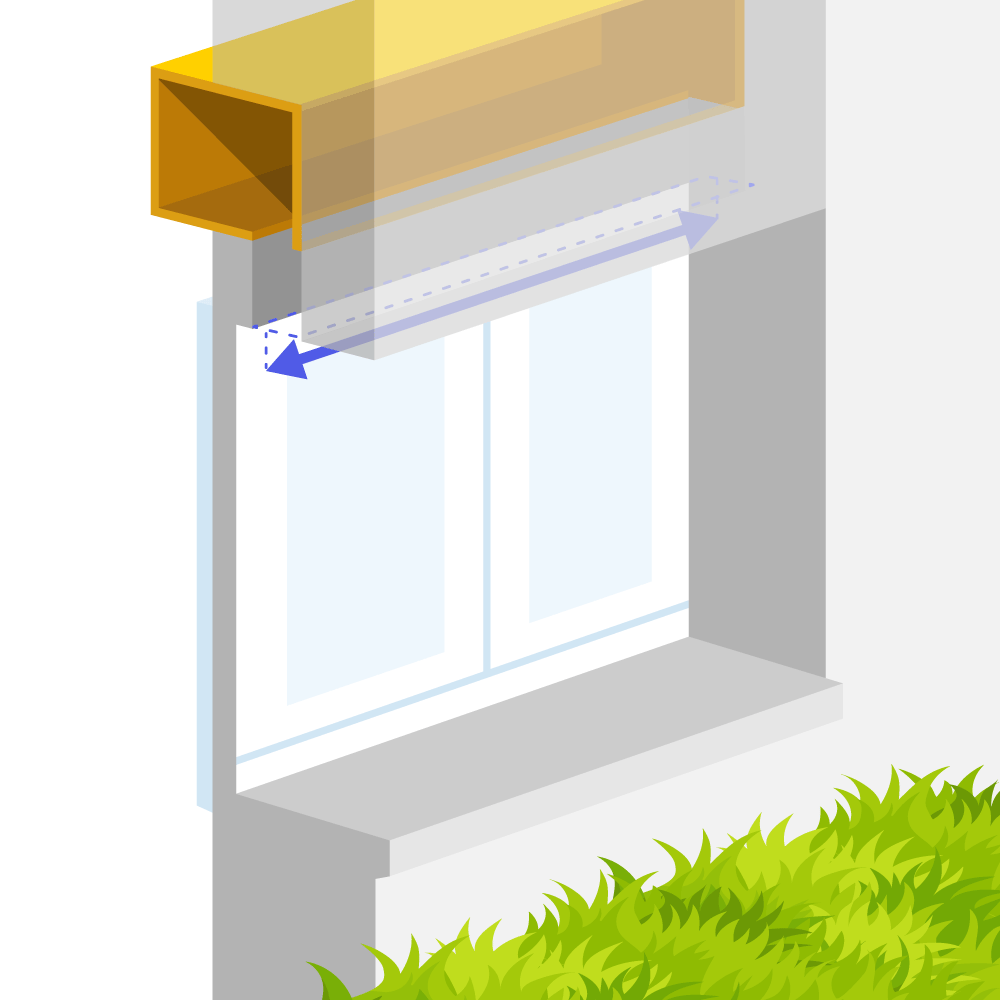

Mesure largeur n°3 :

Largeur en partie haute, en appui de fenêtre, à l'emplacement des coulisses

Conserver comme mesure de largeur la plus petite valeur des 3 largeurs mesurées.

Mesurer la hauteur

S’il est simple de recouper des coulisses trop longues, c’est toujours plus agréable de recevoir un volet prêt à poser et aux dimensions parfaitement ajustées. Nous vous recommandons de prendre trois points de mesure dans la hauteur. La hauteur n°1 à gauche du tableau, la hauteur n°2 au centre, la hauteur n°3 à droite.

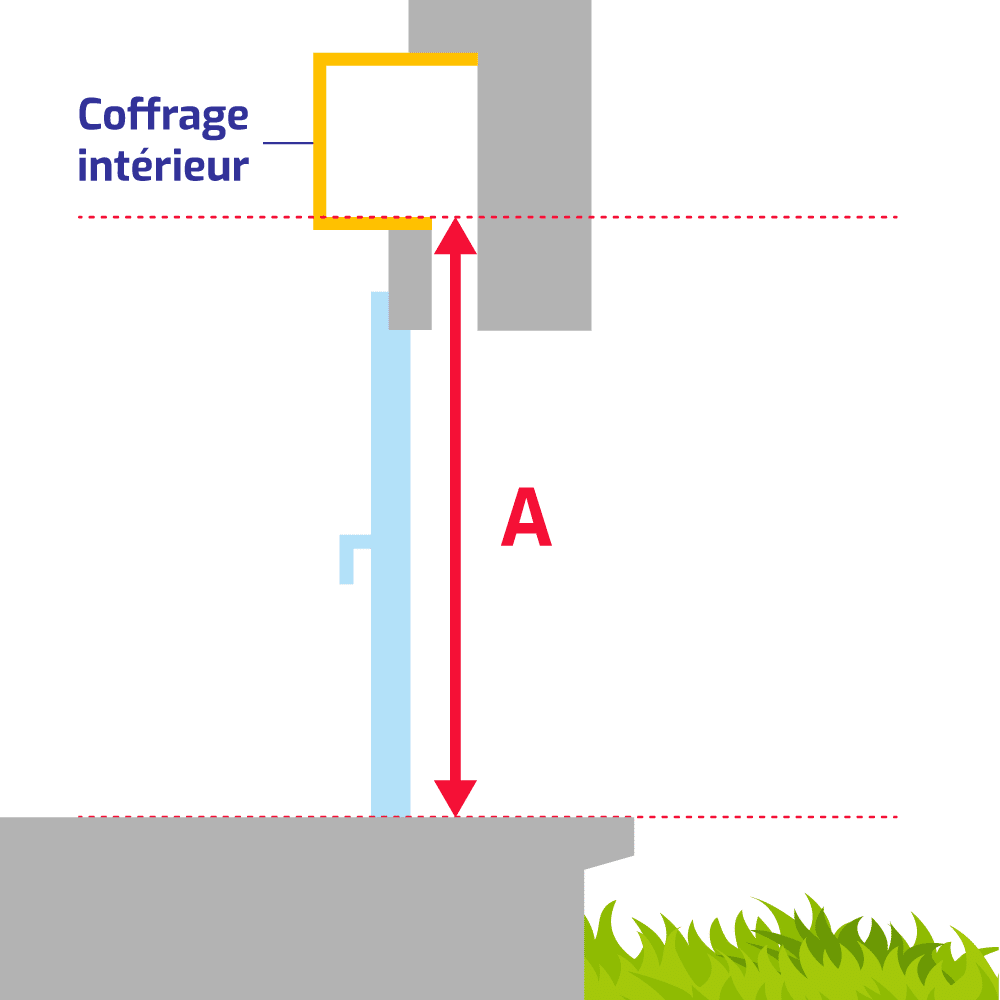

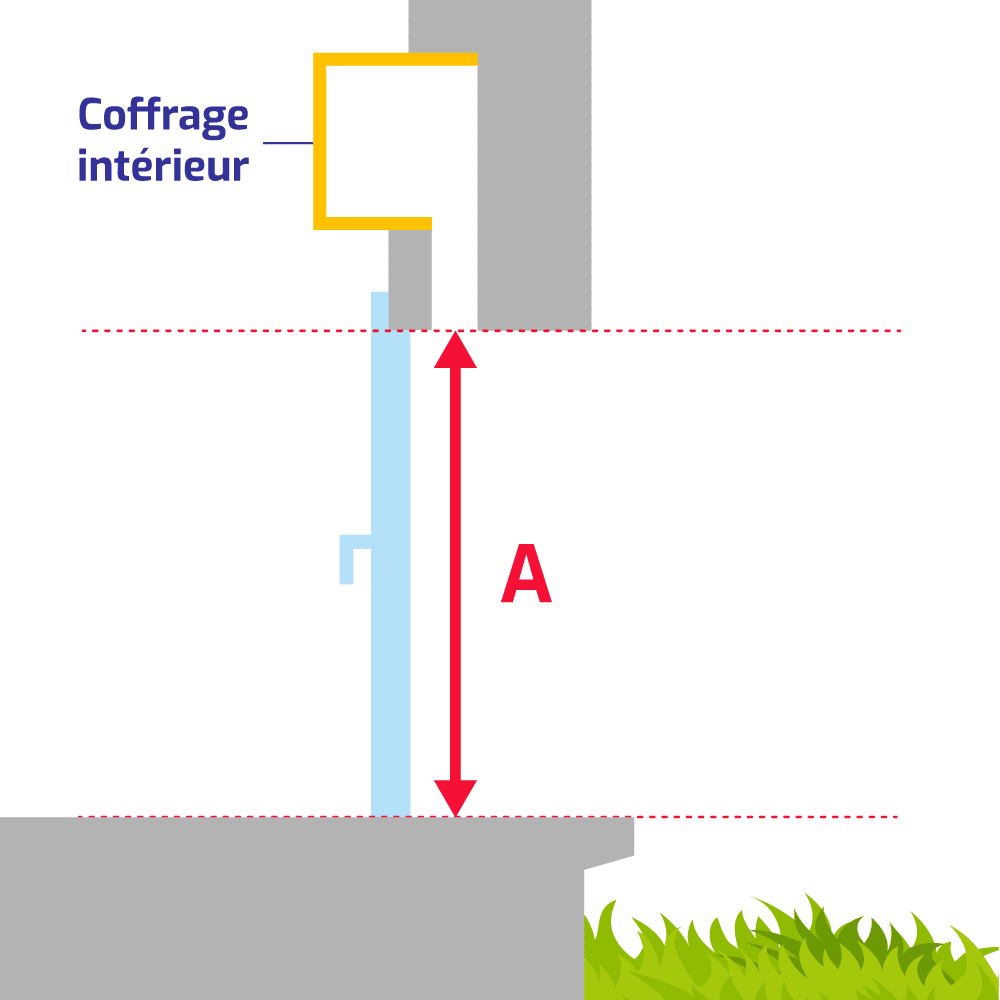

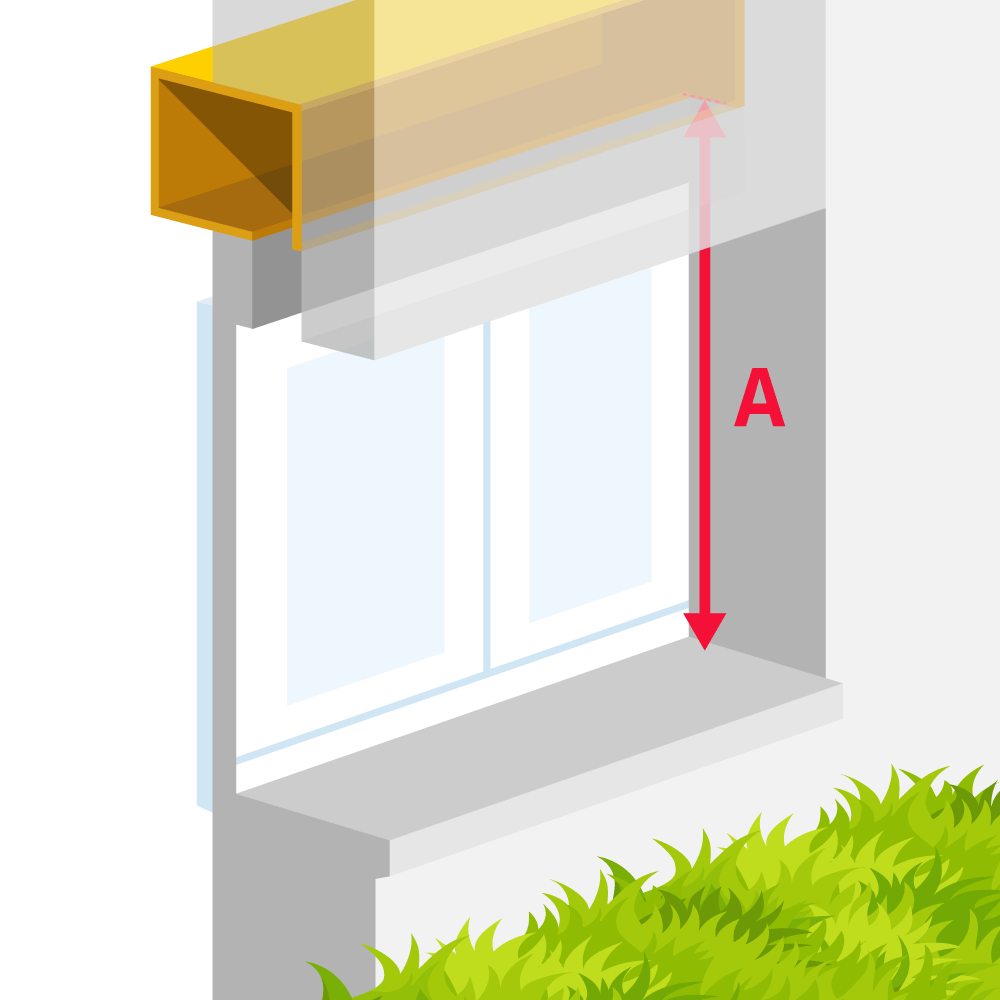

Pour la hauteur (A), mesurer la hauteur entre le bas du tableau de maçonnerie et le bas du coffrage existant en passant par la saignée prévue pour le passage de tablier du volet.

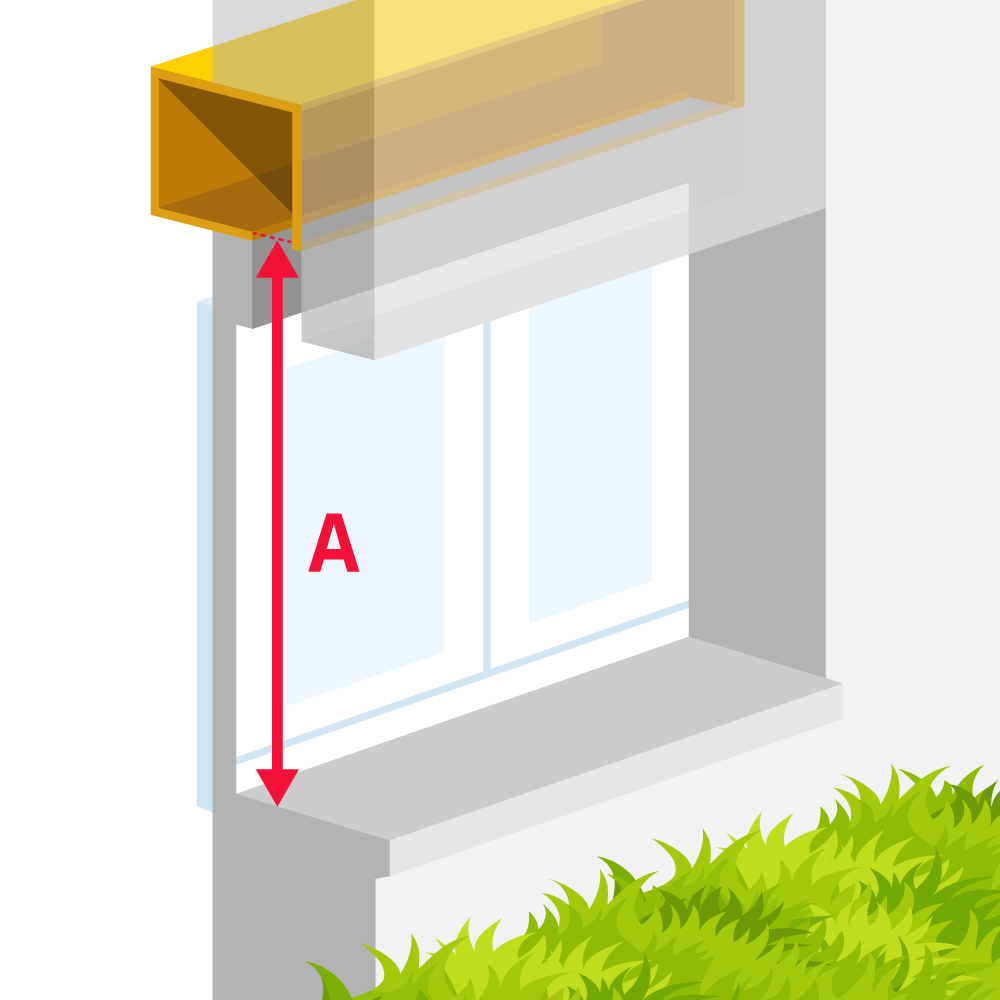

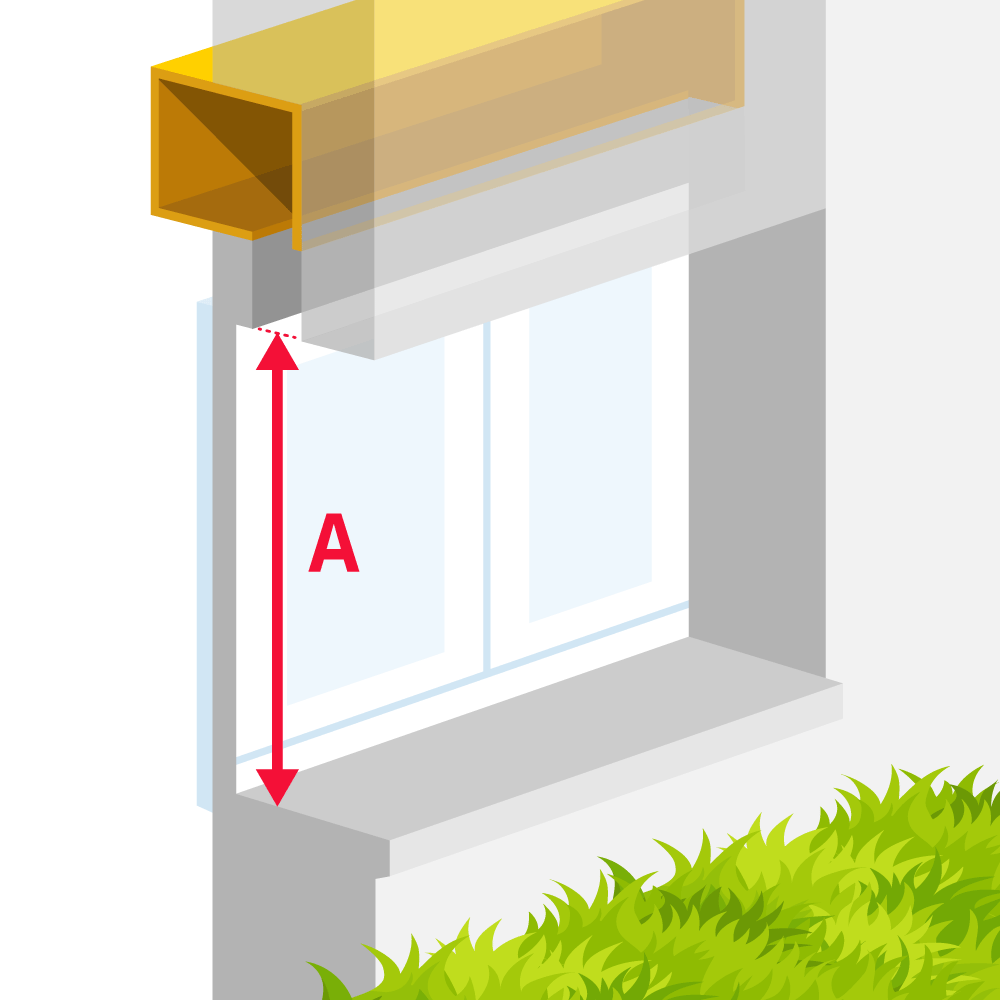

Hauteur (A) n°1 :

Mesurer à gauche, à l'emplacement des coulisses

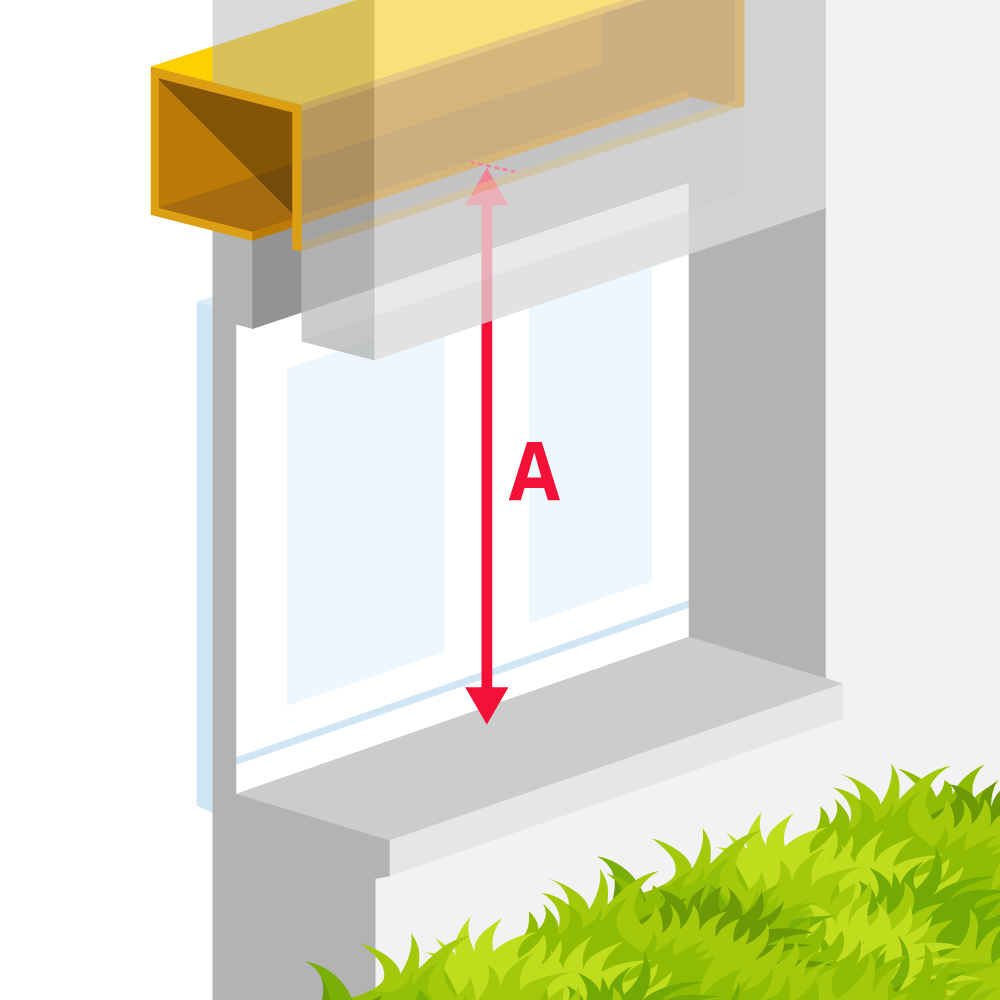

Hauteur (A) n°2 :

Mesurer au centre, à l'emplacement des coulisses

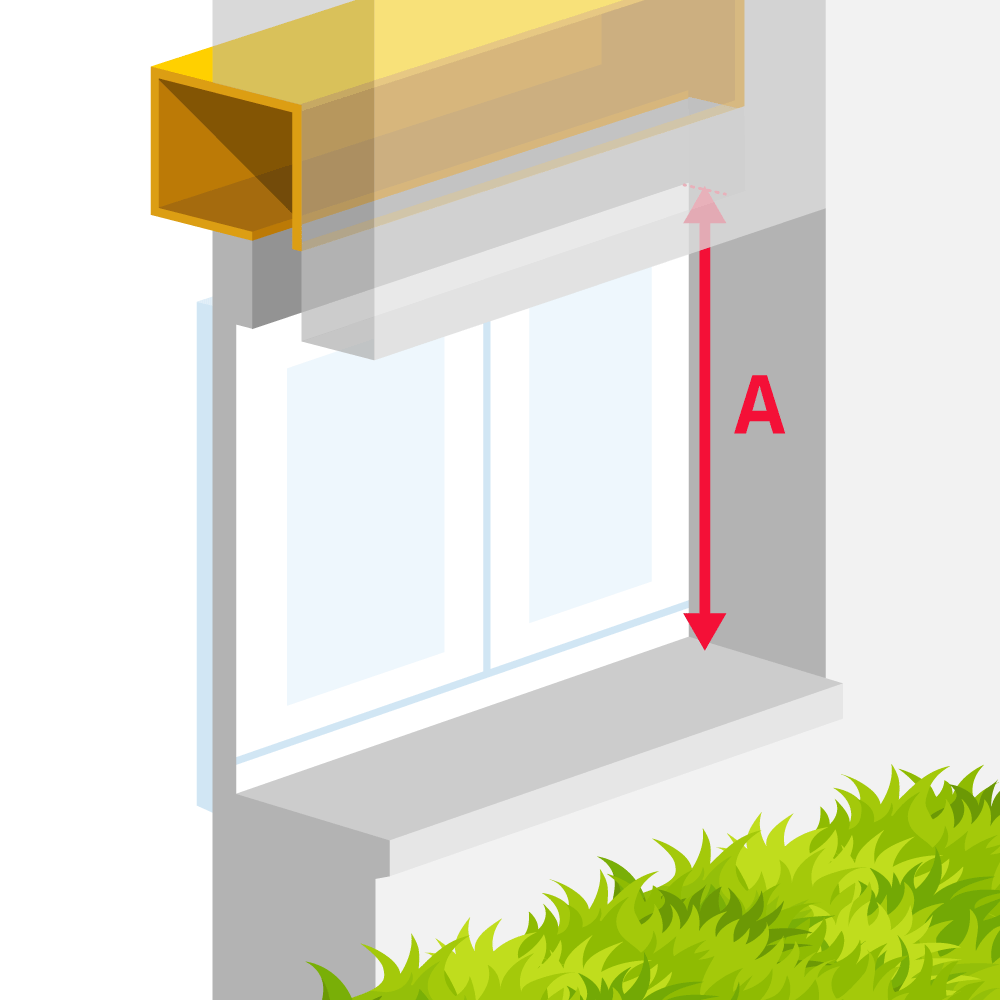

Hauteur (A) n°3 :

Mesurer à droite, à l'emplacement des coulisses

Conserver la plus petite valeur des 3 hauteurs (A) mesurées.

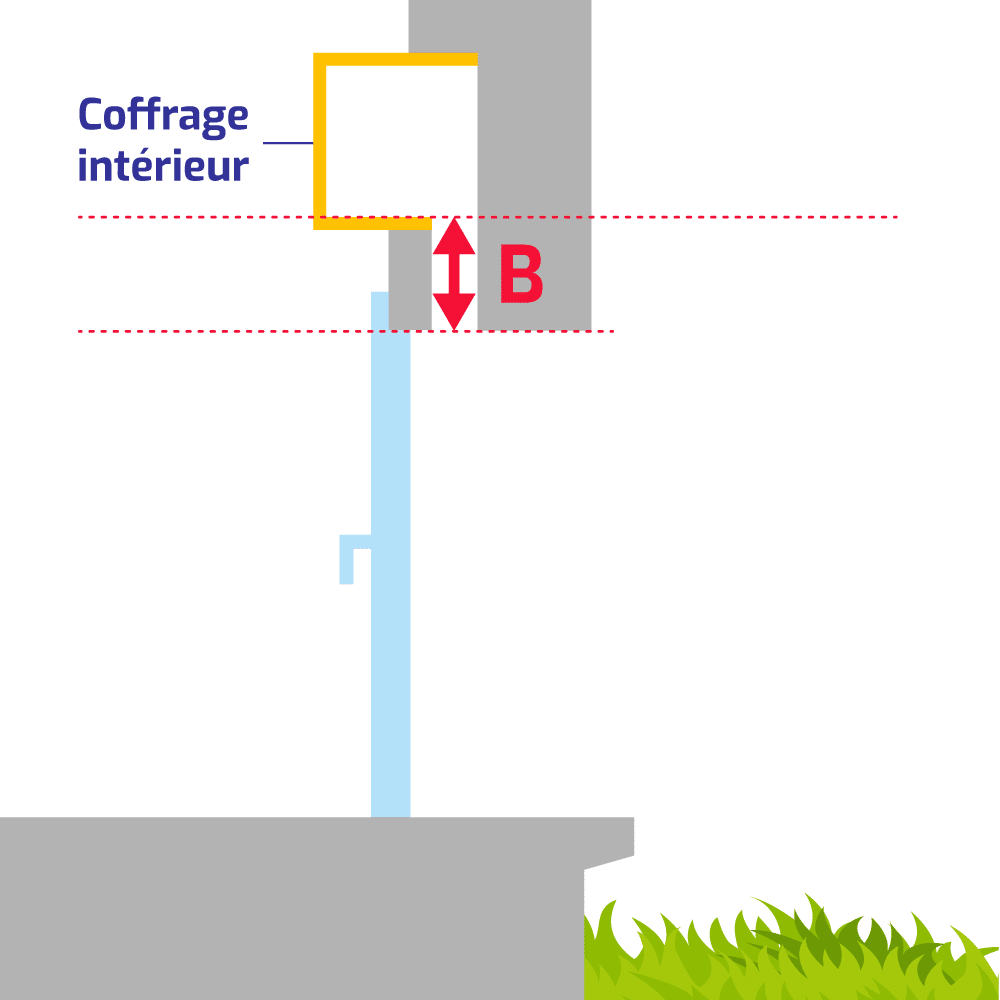

Pour la distance (B), mesurer la distance entre le haut du tableau de maçonnerie et le bas du coffrage intérieur existant en passant par la saignée prévue pour le passage de tablier du volet.

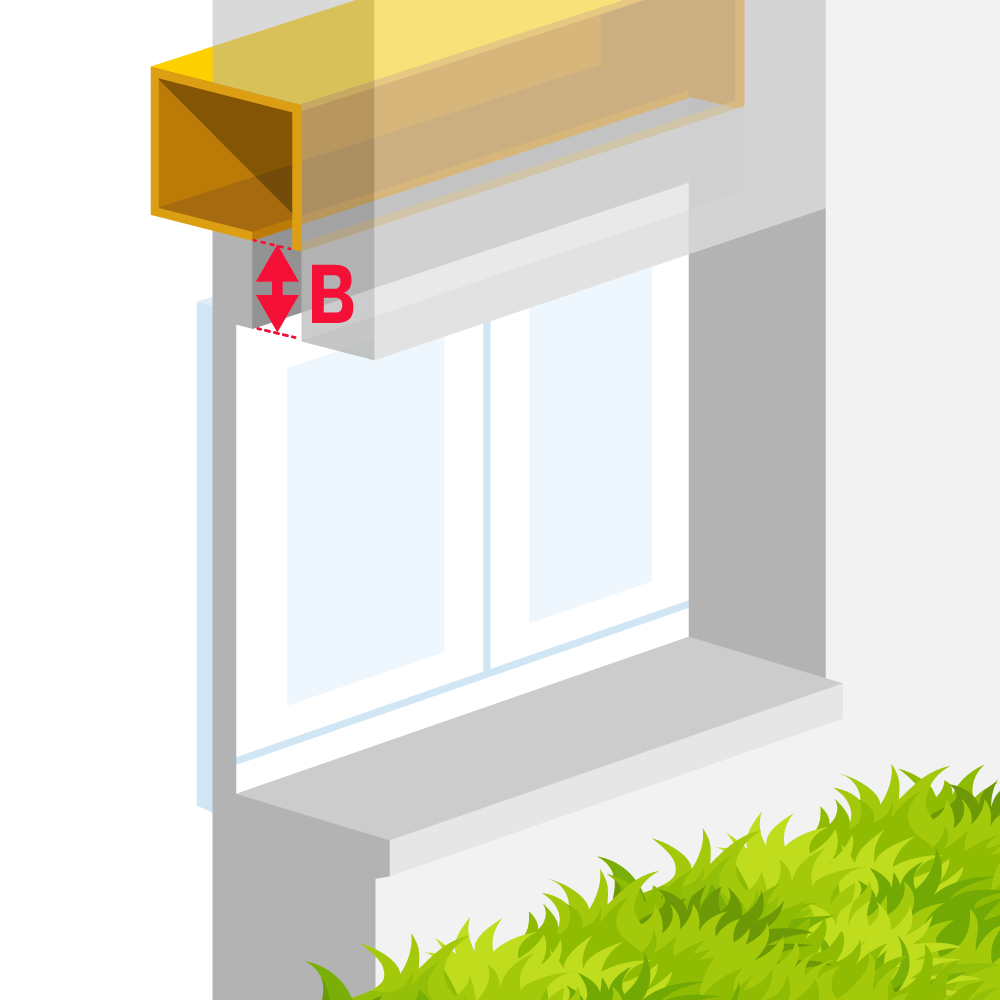

Distance (B) n°1 :

Mesurer à gauche, à l'emplacement des coulisses

Distance (B) n°2 :

Mesurer au centre, à l'emplacement des coulisses

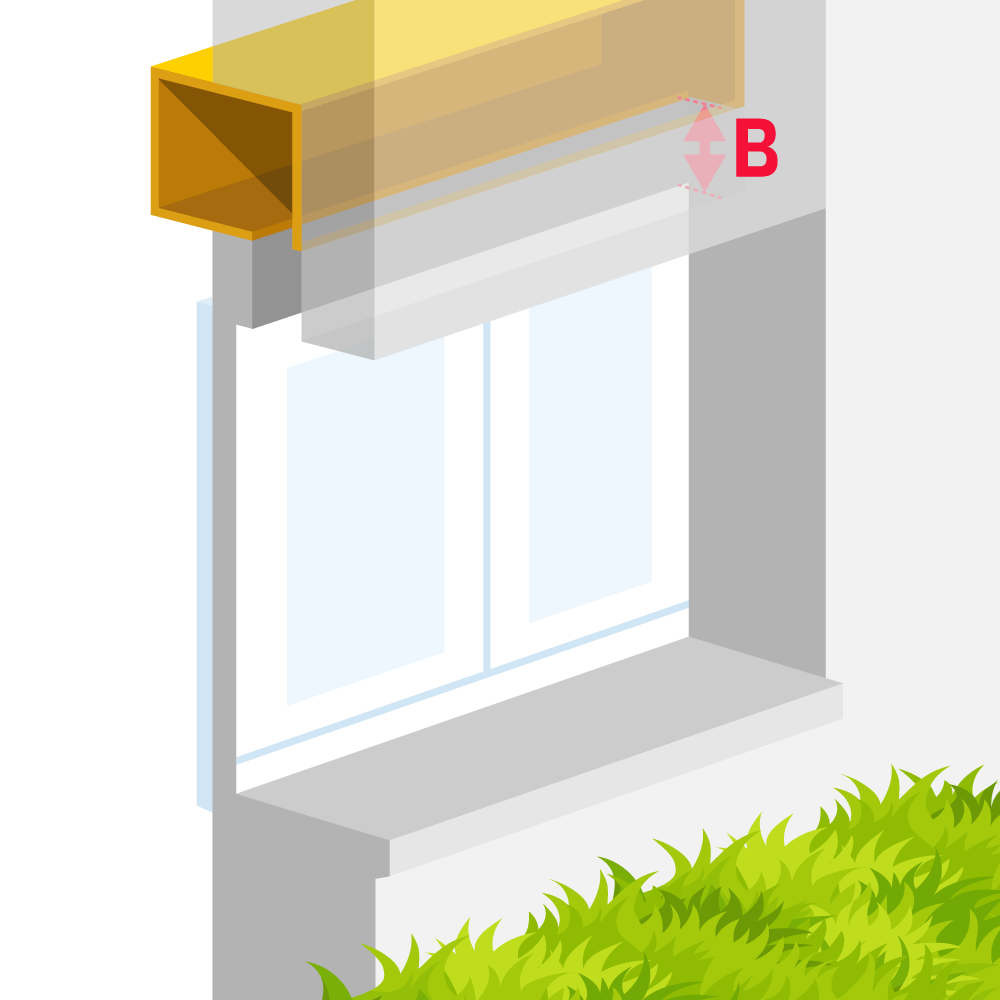

Distance (B) n°3 :

Mesurer à droite, à l'emplacement des coulisses

Conserver la plus petite valeur des 3 distances (B) mesurées.

Reportez vos mesures dans notre configurateur de volet

Localiser l'emplacement des coulisses

Les coulisses sont dans la prolongement de l’espace réservé existant dans la maçonnerie (coffre-tunnel) pour faire passer le tablier.

Mesurer la largeur du tableau de maçonnerie

Il existe des situations où les largeurs sont différentes entre la partie haute et la partie basse du tableau de maçonnerie. C’est pourquoi vous devez prendre 3 mesures.

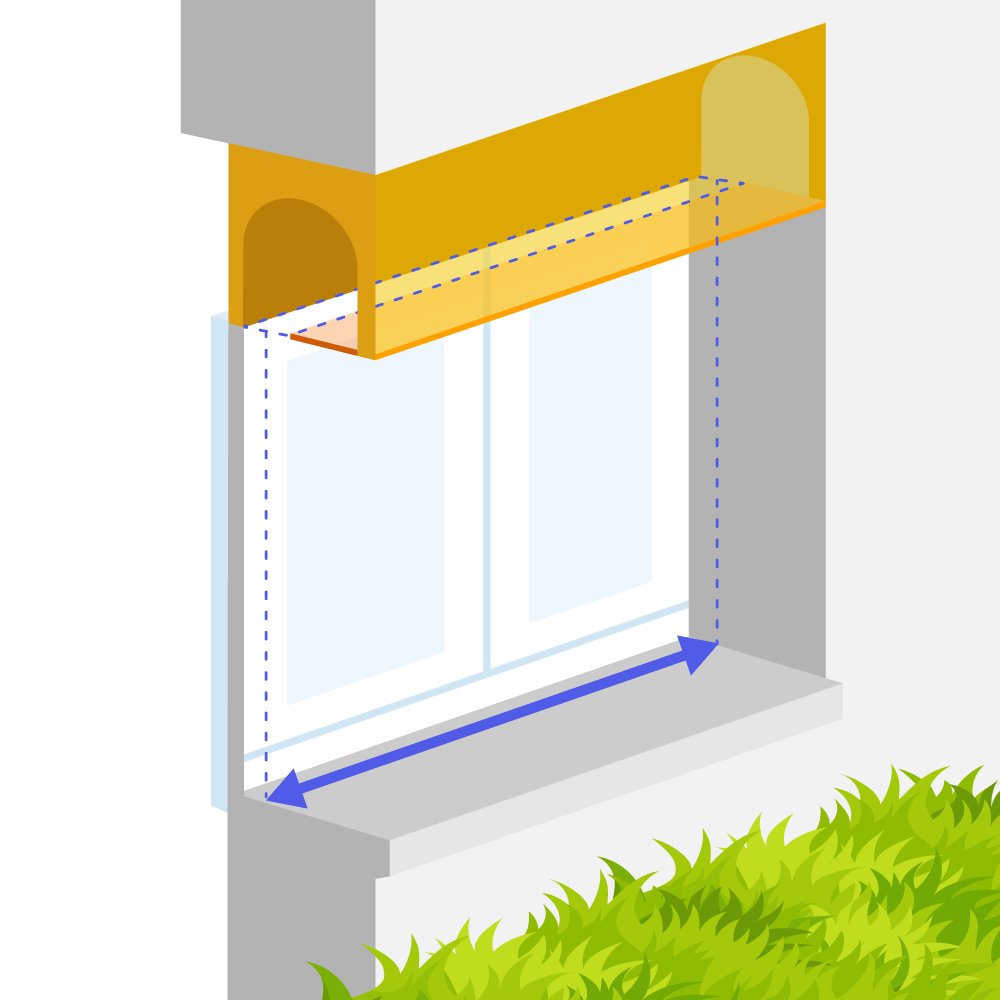

Mesure largeur n°1 :

Largeur en partie basse, en appui de fenêtre, à l'emplacement des coulisses

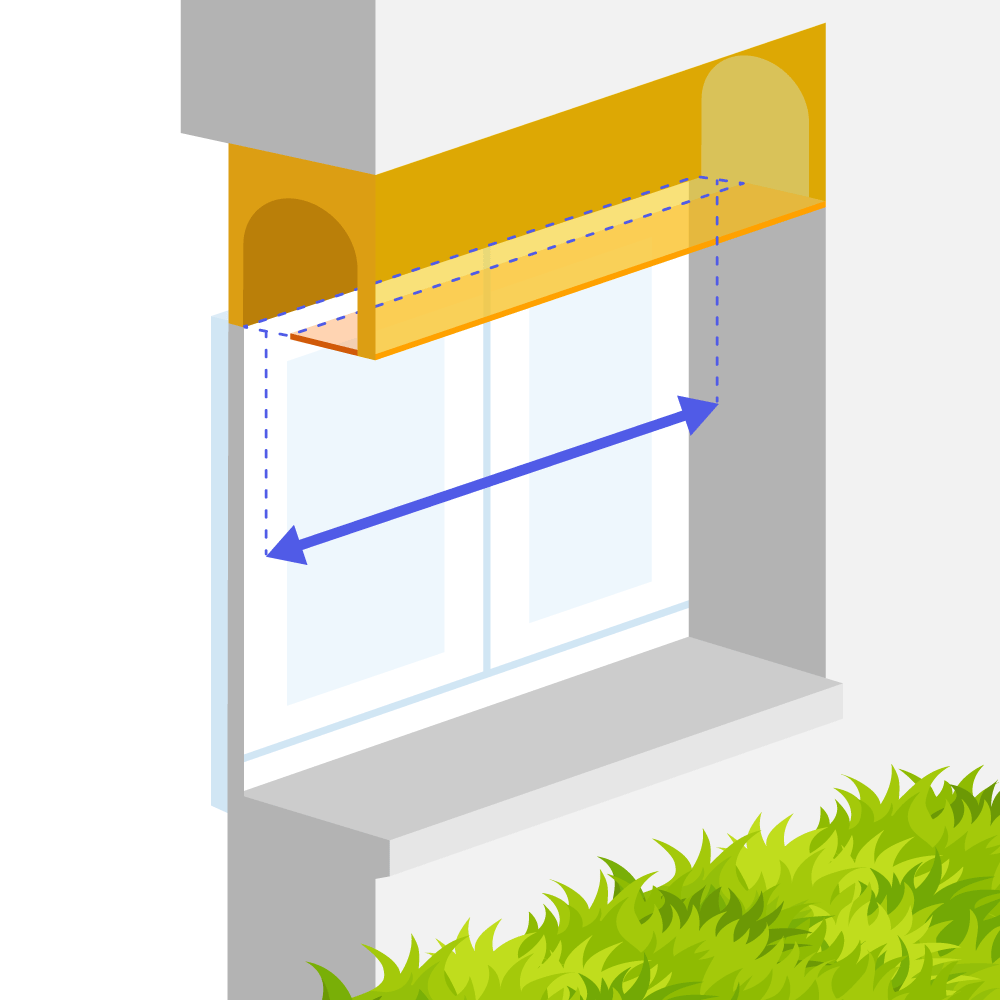

Mesure largeur n°2 :

Largeur à mi-hauteur, à l'emplacement des coulisses

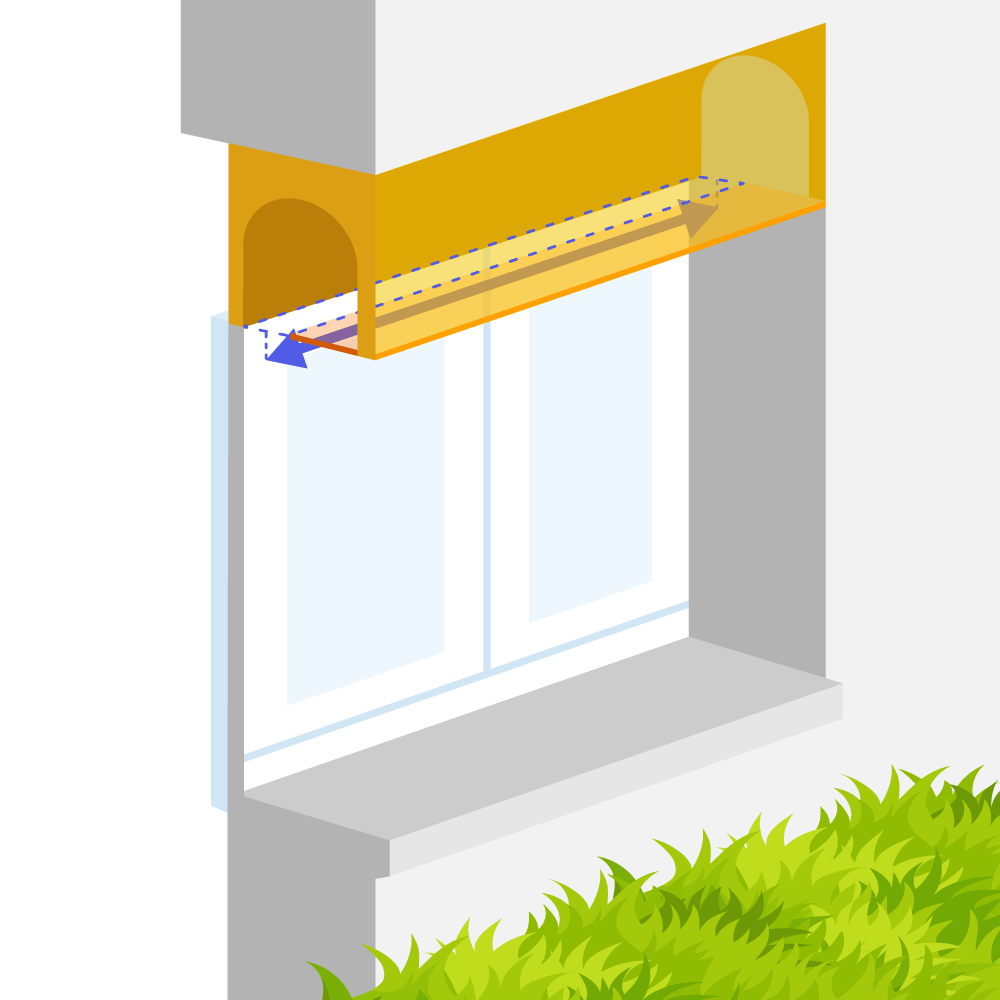

Mesure largeur n°3 :

Largeur en partie haute, en appui de fenêtre, à l'emplacement des coulisses

Conserver comme mesure de largeur la plus petite valeur des 3 largeurs mesurées.

Mesurer la hauteur

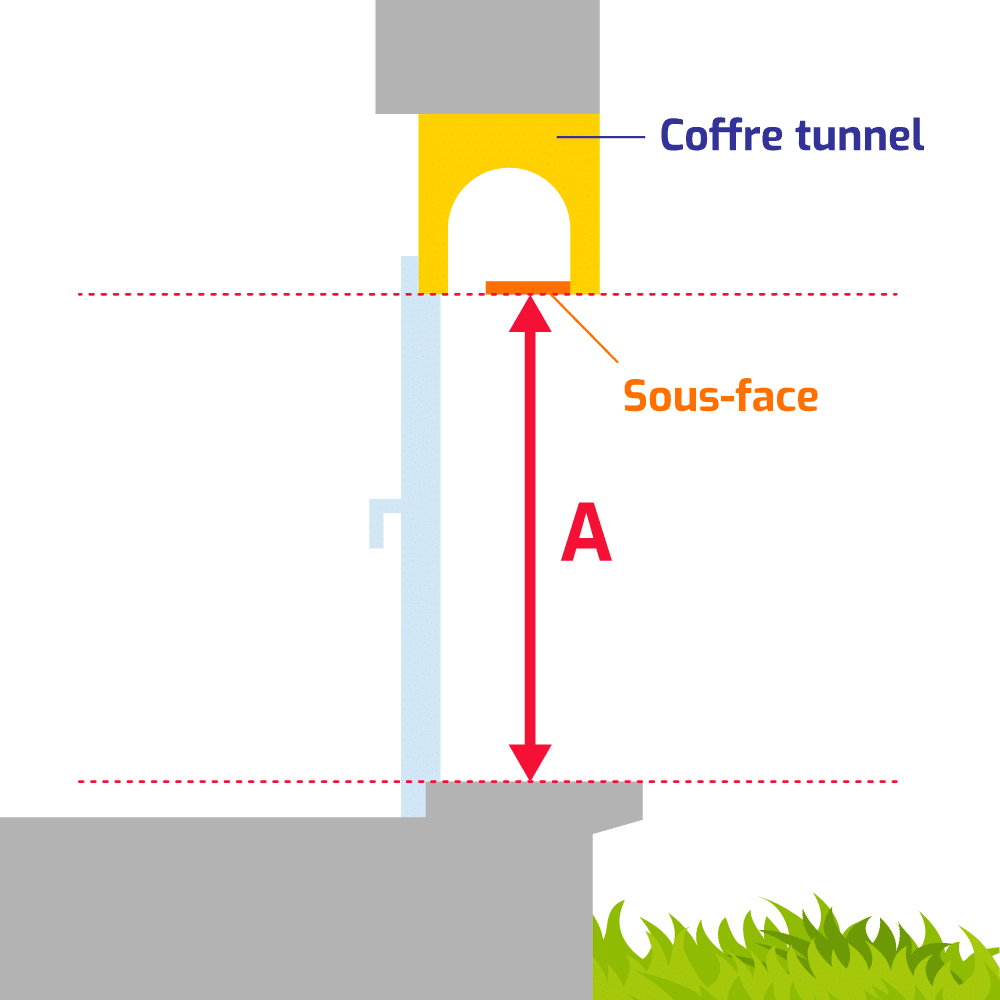

Pour la hauteur (A), mesurer la hauteur entre le bas du tableau de maçonnerie et le bas du coffrage existant en passant par la saignée prévue pour le passage de tablier du volet.

Hauteur (A) n°1 :

Mesurer à gauche, à l'emplacement des coulisses

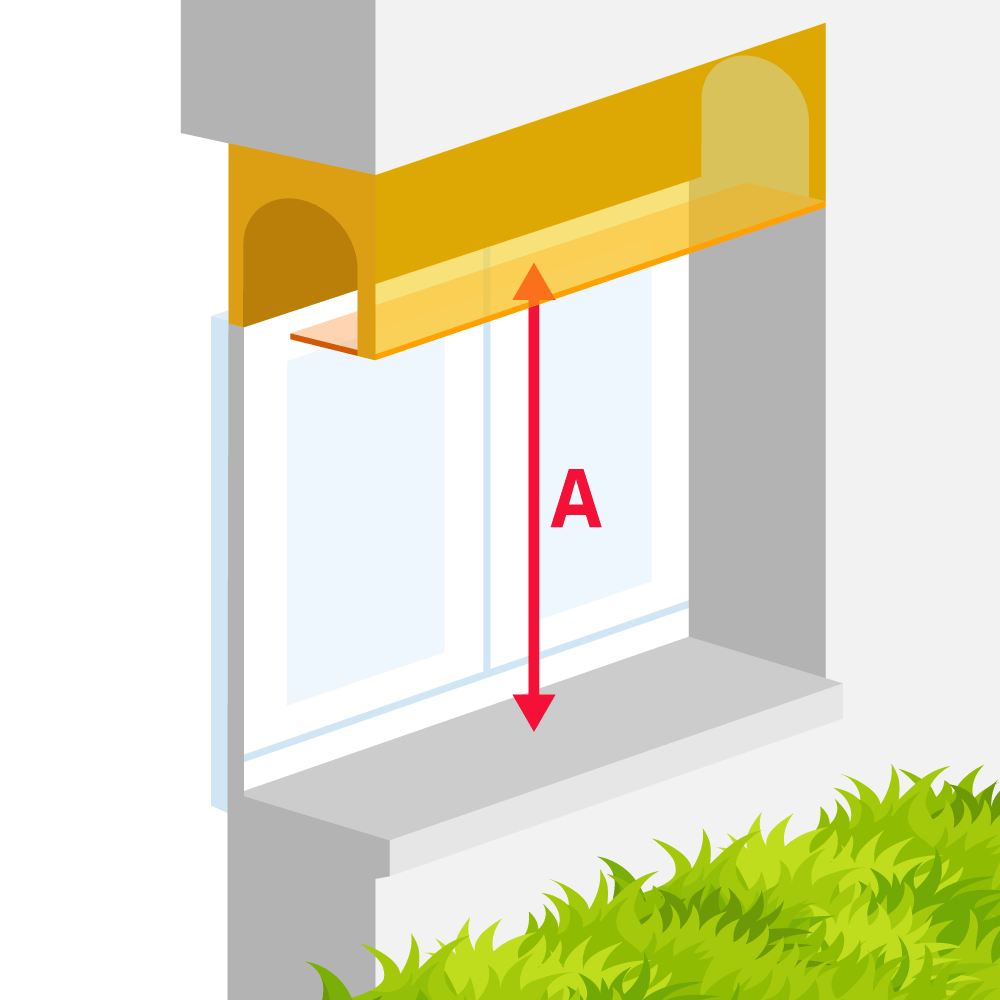

Hauteur (A) n°2 :

Mesurer au centre, à l'emplacement des coulisses

Hauteur (A) n°3 :

Mesurer à droite, à l'emplacement des coulisses

Conserver la plus haute valeur des 3 hauteurs (A) mesurées.

Reportez vos mesures dans notre configurateur de volet

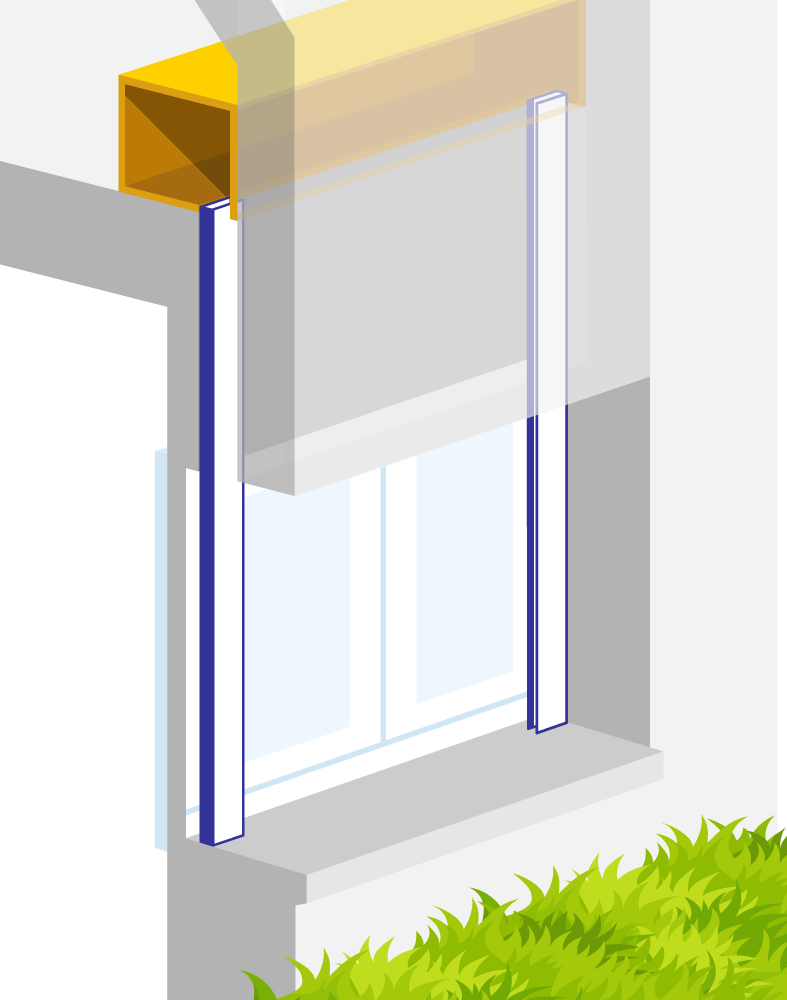

Localiser l'emplacement des coulisses

Les coulisses sont dans la prolongement de l’espace réservé existant dans la maçonnerie pour faire passer le tablier.

Mesurer la largeur du tableau de maçonnerie

Il existe des situations où les largeurs sont différentes entre la partie haute et la partie basse du tableau de maçonnerie. C’est pourquoi vous devez prendre 3 mesures.

Mesure largeur n°1 :

Largeur en partie basse, en appui de fenêtre, à l'emplacement des coulisses

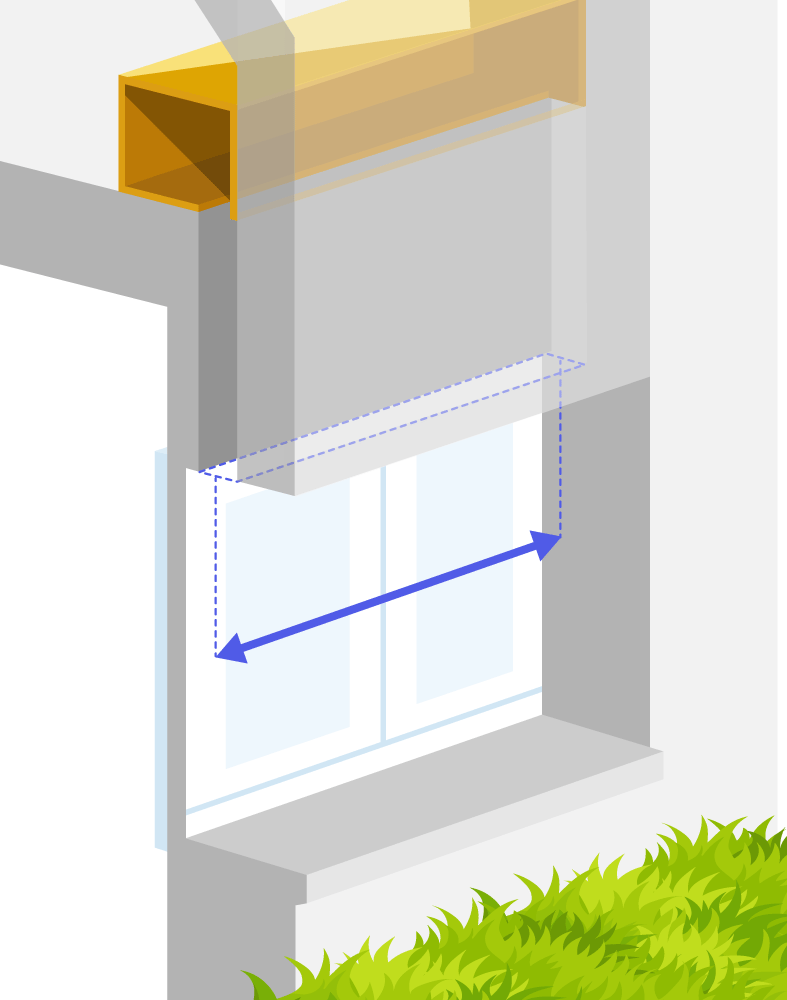

Mesure largeur n°2 :

Largeur à mi-hauteur, à l'emplacement des coulisses

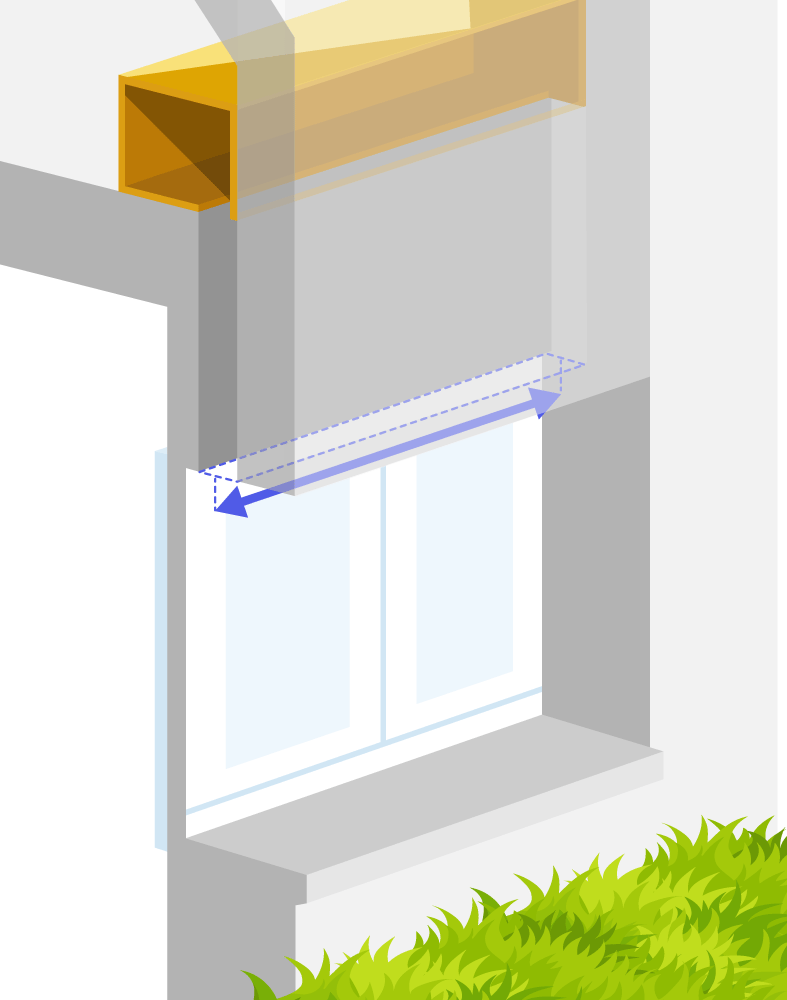

Mesure largeur n°3 :

Largeur en partie haute, en appui de fenêtre, à l'emplacement des coulisses

Conserver comme mesure de largeur la plus petite valeur des 3 largeurs mesurées.

Mesurer la hauteur

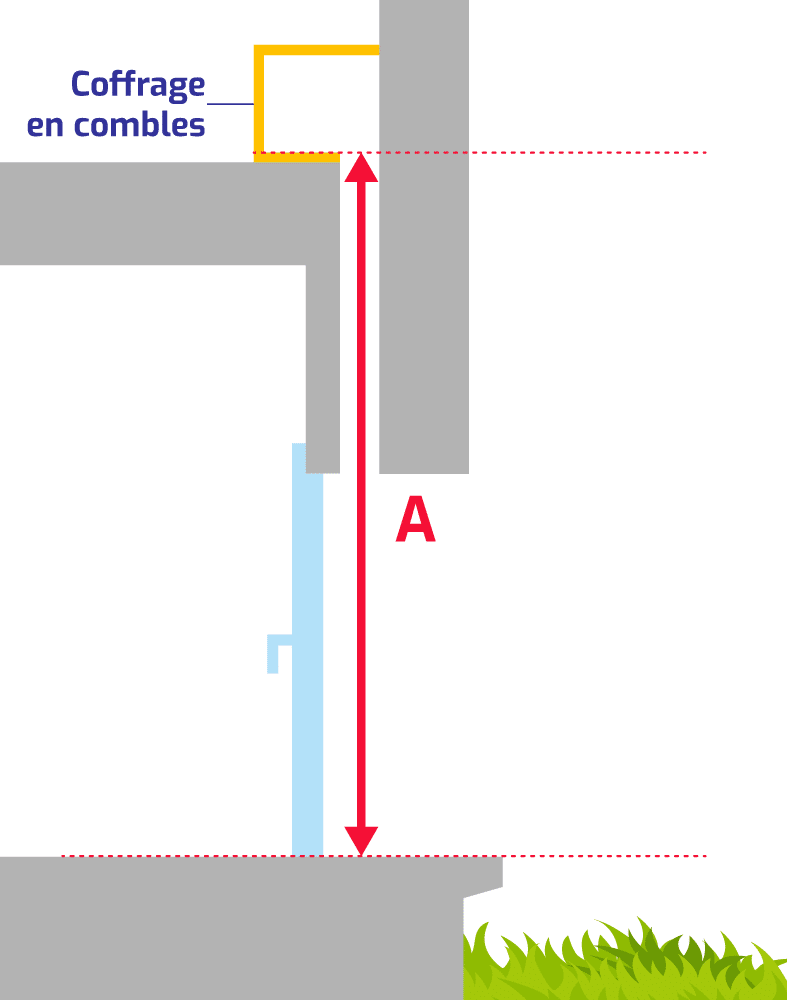

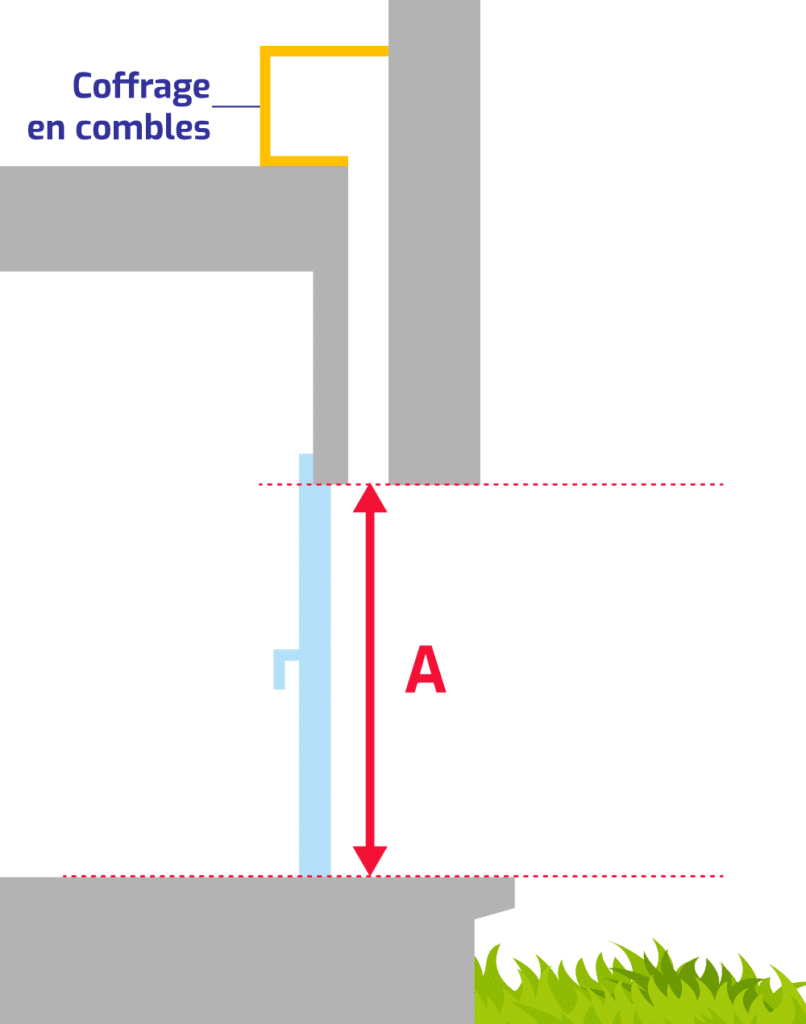

Pour la hauteur (A), mesurer la hauteur entre le bas du tableau de maçonnerie et le bas du coffrage situé en combles existant en passant par la saignée prévue pour le passage de tablier du volet.

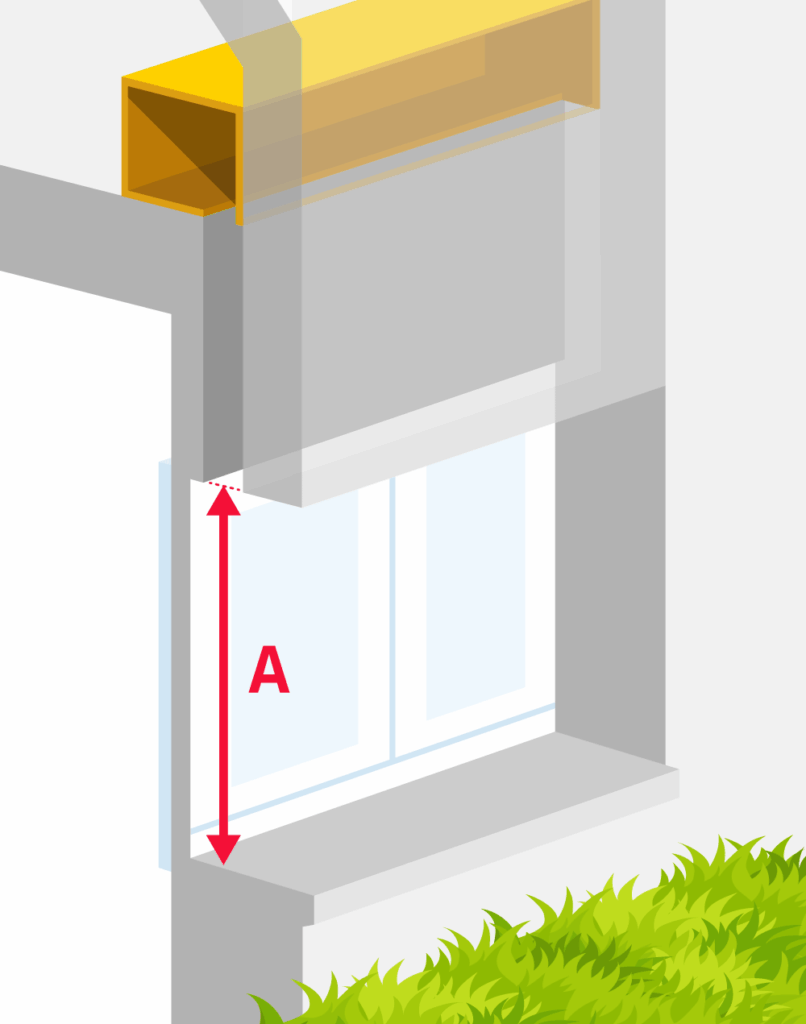

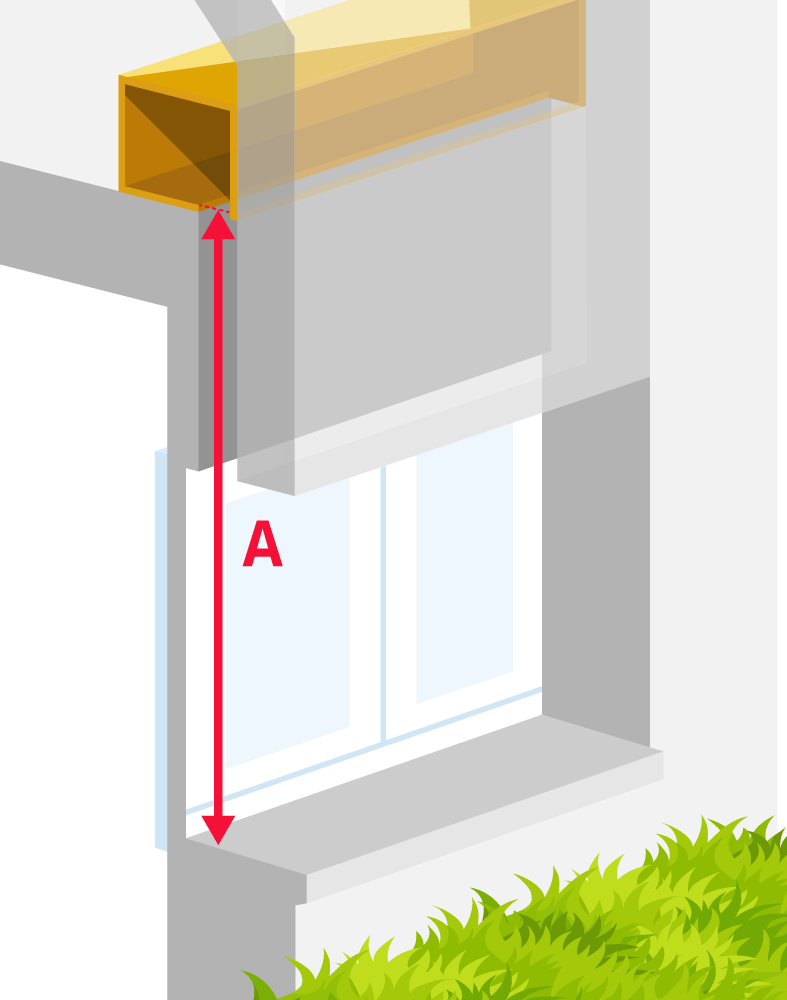

Hauteur (A) n°1 :

Mesurer à gauche, à l'emplacement des coulisses

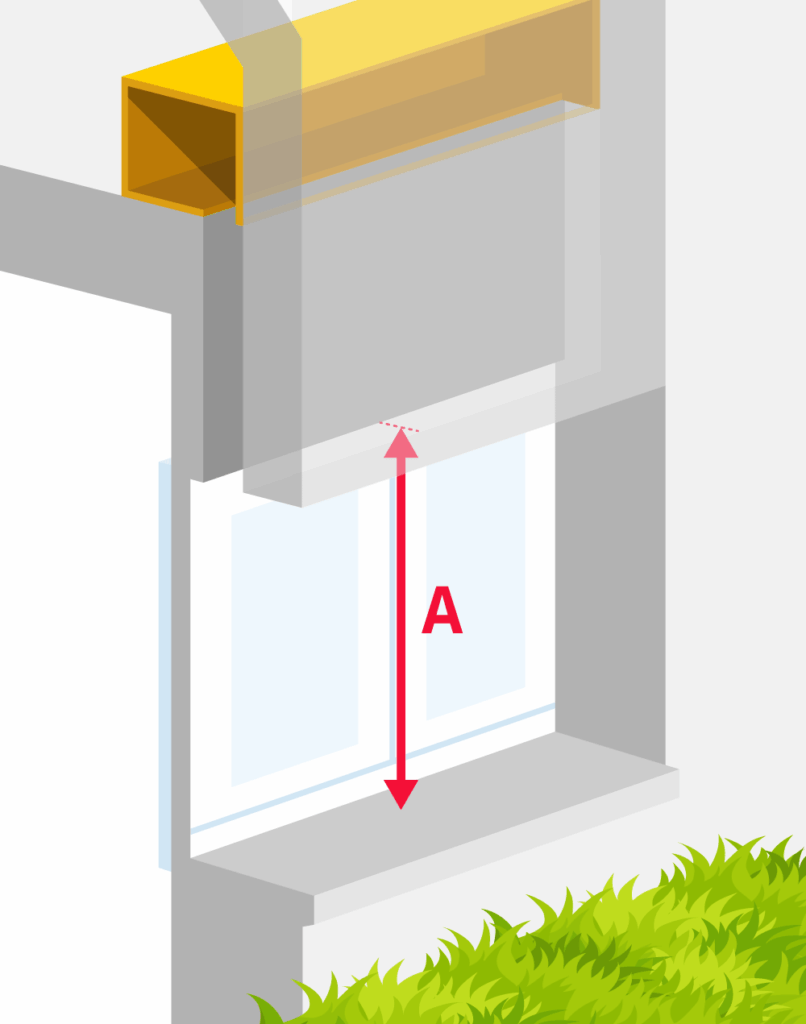

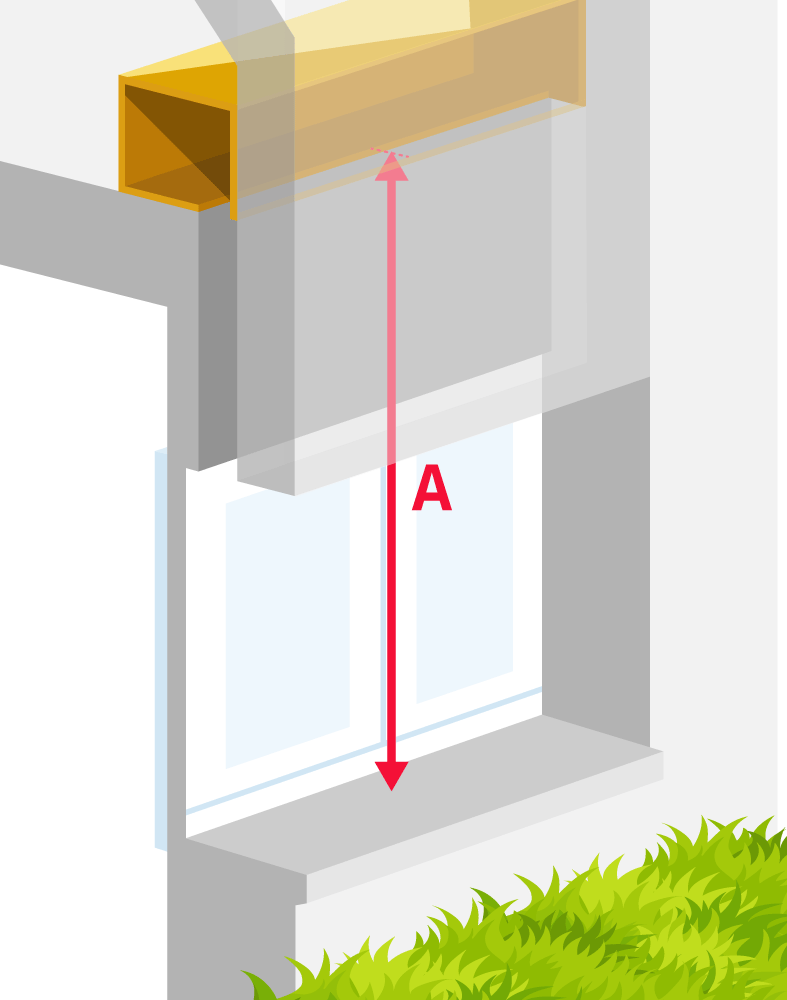

Hauteur (A) n°2 :

Mesurer au centre, à l'emplacement des coulisses

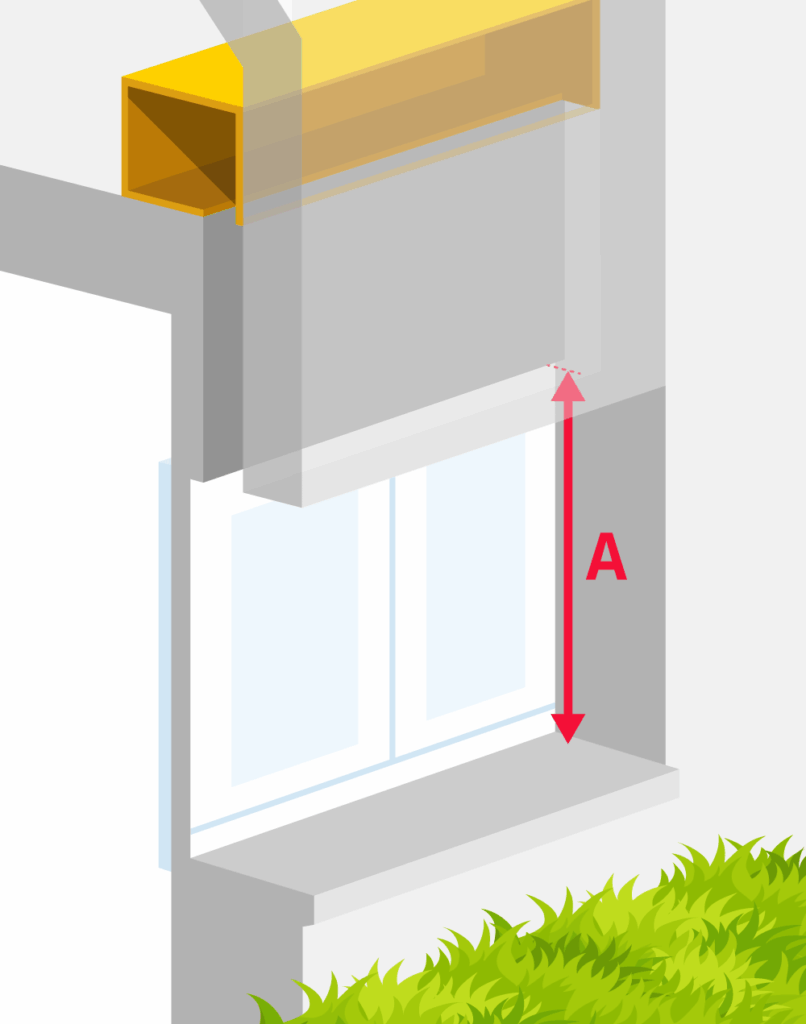

Hauteur (A) n°3 :

Mesurer à droite, à l'emplacement des coulisses

Conserver la plus haute valeur des 3 hauteurs (A) mesurées.

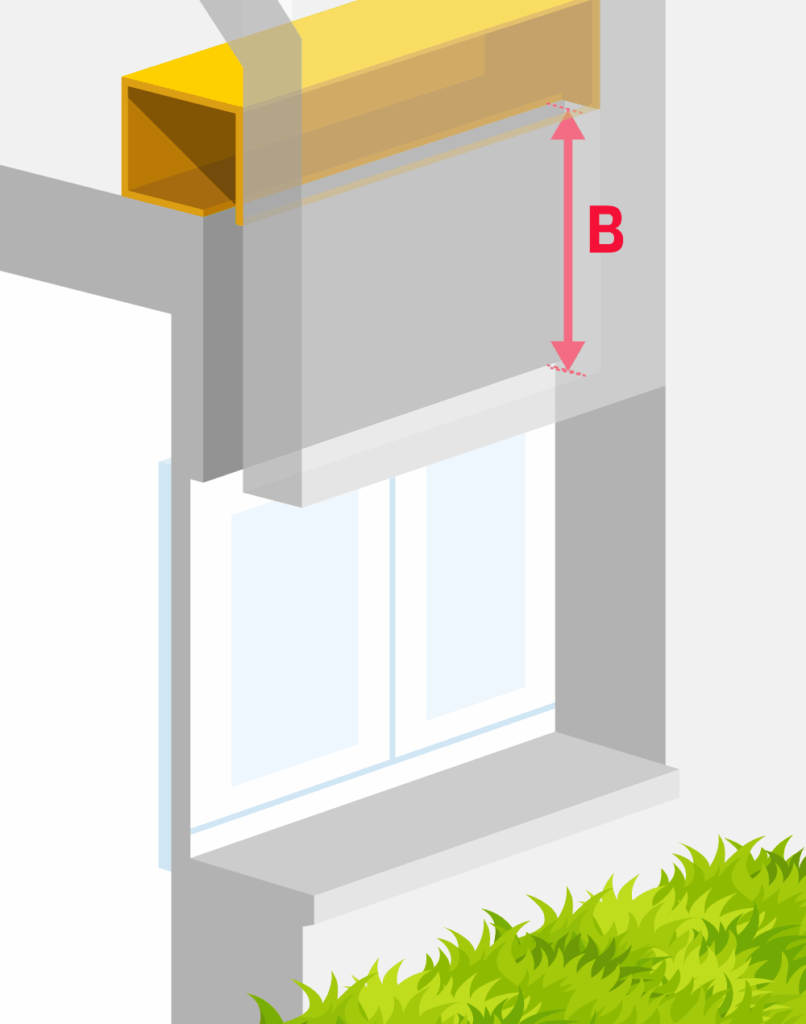

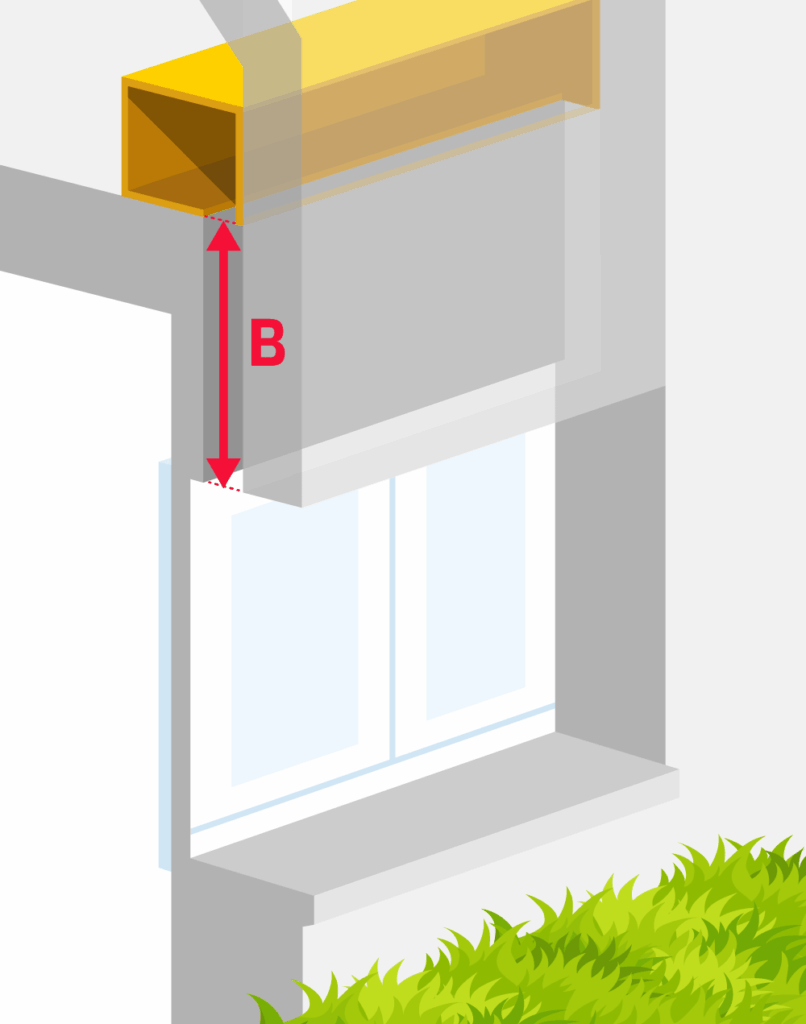

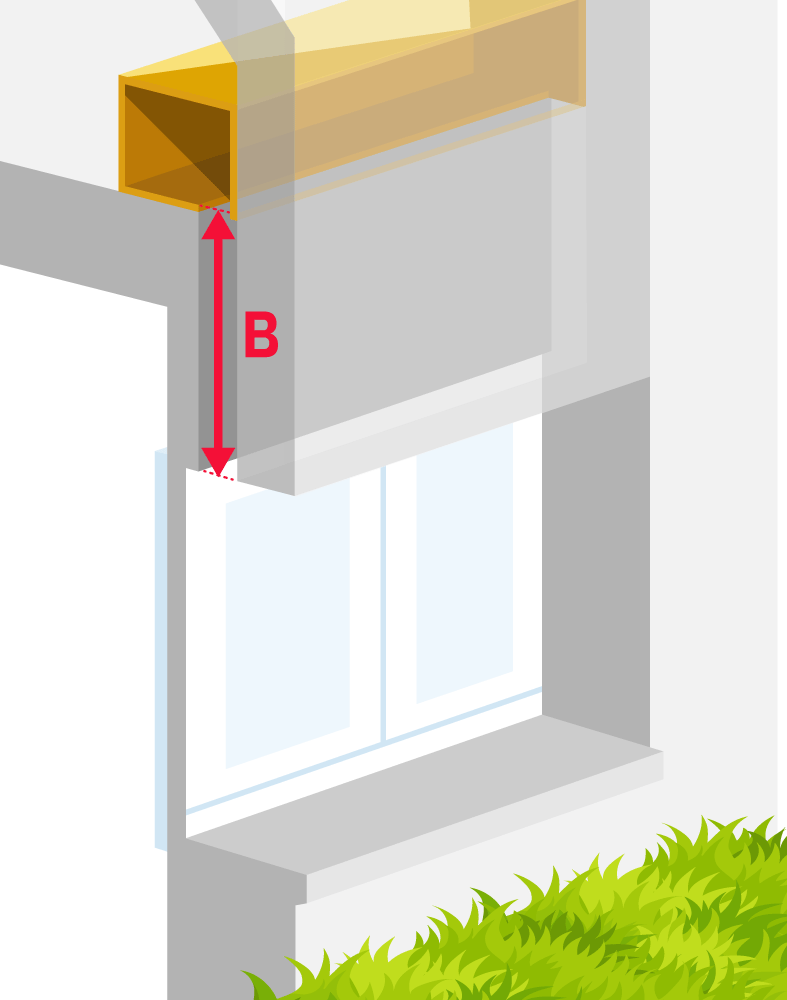

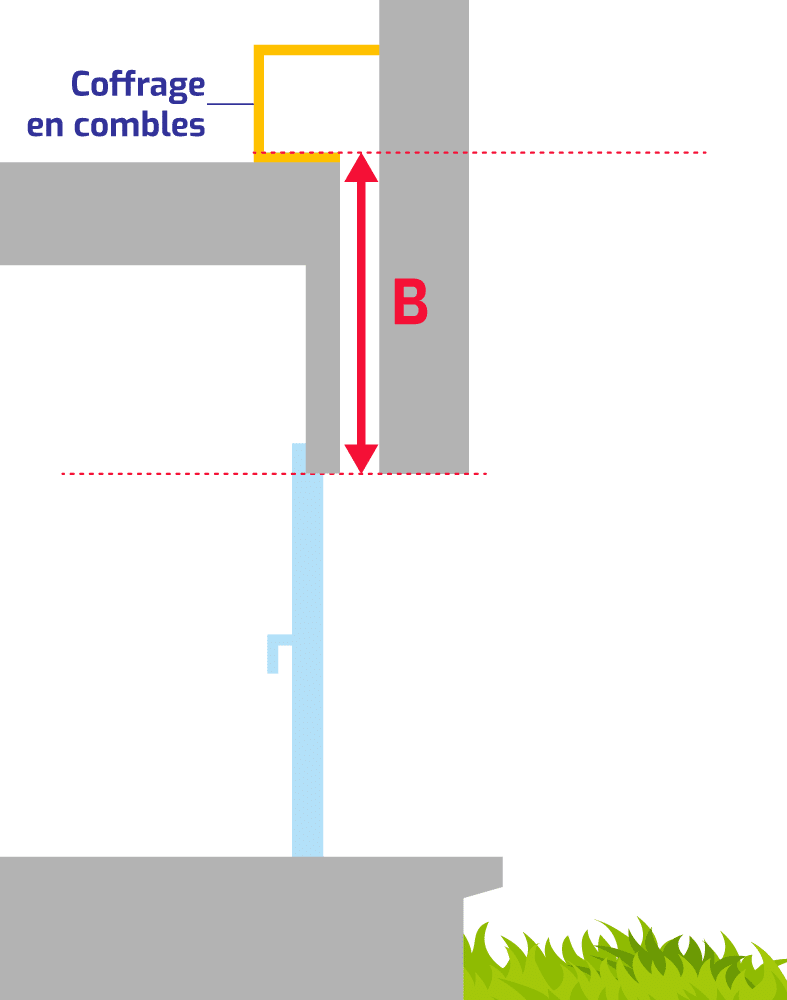

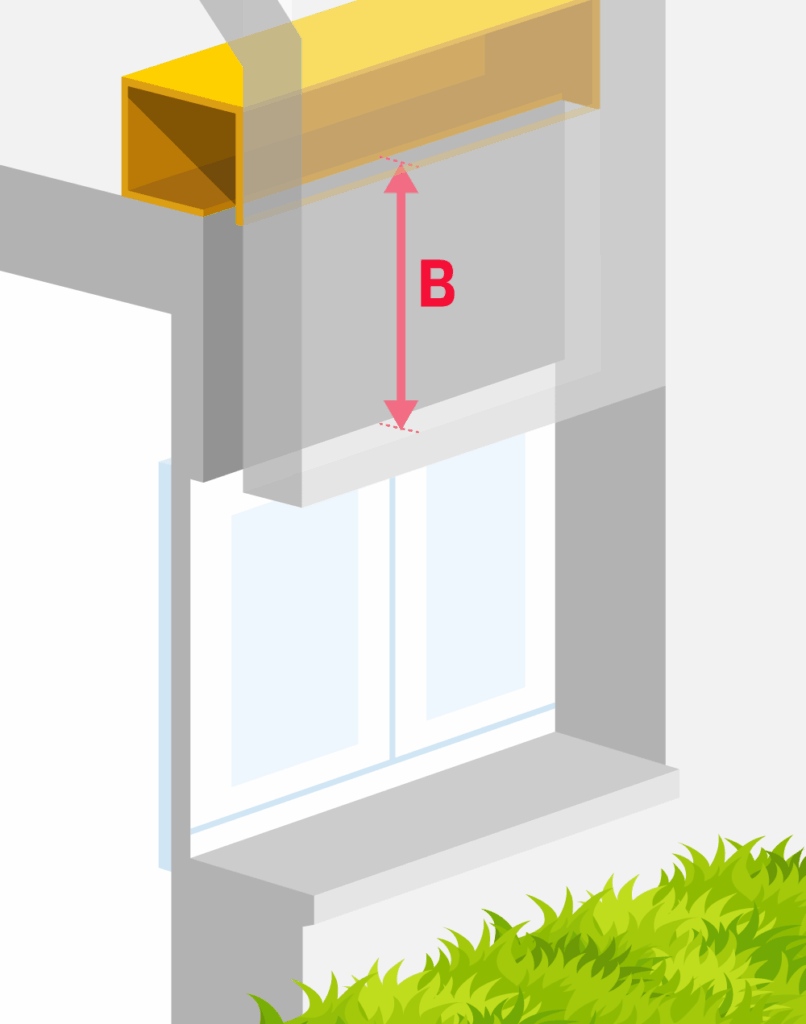

Pour la distance (B), mesurer la distance entre le haut du tableau de maçonnerie et le bas du coffrage situé en combles existant en passant par la saignée prévue pour le passage de tablier du volet.

Avant de mesurer

Quelle installation pour votre volet traditionnel ?

Localiser l'emplacement des coulisses

Mesurer la largeur du tableau de maçonnerie

Mesure largeur n°1 :

Largeur en partie basse, en appui de fenêtre, à l'emplacement des coulisses

Mesure largeur n°2 :

Largeur à mi-hauteur, à l'emplacement des coulisses

Mesure largeur n°3 :

Largeur en partie haute, en appui de fenêtre, à l'emplacement des coulisses

Conserver comme mesure de largeur la plus petite valeur des 3 largeurs mesurées.

Mesurer la hauteur

Hauteur (A) n°1 :

Mesurer à gauche, à l'emplacement des coulisses

Hauteur (A) n°2 :

Mesurer au centre, à l'emplacement des coulisses

Hauteur (A) n°3 :

Mesurer à droite, à l'emplacement des coulisses

Conserver la plus petite valeur des 3 hauteurs (A) mesurées.

Distance (B) n°1 :

Mesurer à gauche, à l'emplacement des coulisses

Distance (B) n°2 :

Mesurer au centre, à l'emplacement des coulisses

Distance (B) n°3 :

Mesurer à droite, à l'emplacement des coulisses

Conserver la plus petite valeur des 3 distances (B) mesurées.

Reportez vos mesures dans notre configurateur de volet

Localiser l'emplacement des coulisses

Mesurer la largeur du tableau de maçonnerie

Mesure largeur n°1 :

Largeur en partie basse, en appui de fenêtre, à l'emplacement des coulisses

Mesure largeur n°2 :

Largeur à mi-hauteur, à l'emplacement des coulisses

Mesure largeur n°3 :

Largeur en partie haute, en appui de fenêtre, à l'emplacement des coulisses

Conserver comme mesure de largeur la plus petite valeur des 3 largeurs mesurées.

Mesurer la hauteur

Hauteur (A) n°1 :

Mesurer à gauche, à l'emplacement des coulisses

Hauteur (A) n°2 :

Mesurer au centre, à l'emplacement des coulisses

Hauteur (A) n°3 :

Mesurer à droite, à l'emplacement des coulisses

Conserver la plus haute valeur des 3 hauteurs (A) mesurées.

Reportez vos mesures dans notre configurateur de volet

Localiser l'emplacement des coulisses

Mesurer la largeur du tableau de maçonnerie

Mesure largeur n°1 :

Largeur en partie basse, en appui de fenêtre, à l'emplacement des coulisses

Mesure largeur n°2 :

Largeur à mi-hauteur, à l'emplacement des coulisses

Mesure largeur n°3 :

Largeur en partie haute, en appui de fenêtre, à l'emplacement des coulisses

Conserver comme mesure de largeur la plus petite valeur des 3 largeurs mesurées.

Mesurer la hauteur

Hauteur (A) n°1 :

Mesurer à gauche, à l'emplacement des coulisses

Hauteur (A) n°2 :

Mesurer au centre, à l'emplacement des coulisses

Hauteur (A) n°3 :

Mesurer à droite, à l'emplacement des coulisses

Conserver la plus haute valeur des 3 hauteurs (A) mesurées.

Distance (B) n°1 :

Mesurer à gauche, à l'emplacement des coulisses

Distance (B) n°2 :

Mesurer au centre, à l'emplacement des coulisses

Distance (B) n°3 :

Mesurer à droite, à l'emplacement des coulisses

Conserver la plus haute valeur des 3 distances (B) mesurées.

Reportez vos mesures dans notre configurateur de volet
